RP-WII Serie - Ring Pump Schlauchpumpe - Robustes Design

Förderbereich: bis zu 500ml/min, 24VDC Motor | 0,8 bis 700 mL/min mit Schrittmotor

RP-WII Serie - Ring Pump Schlauchpumpe

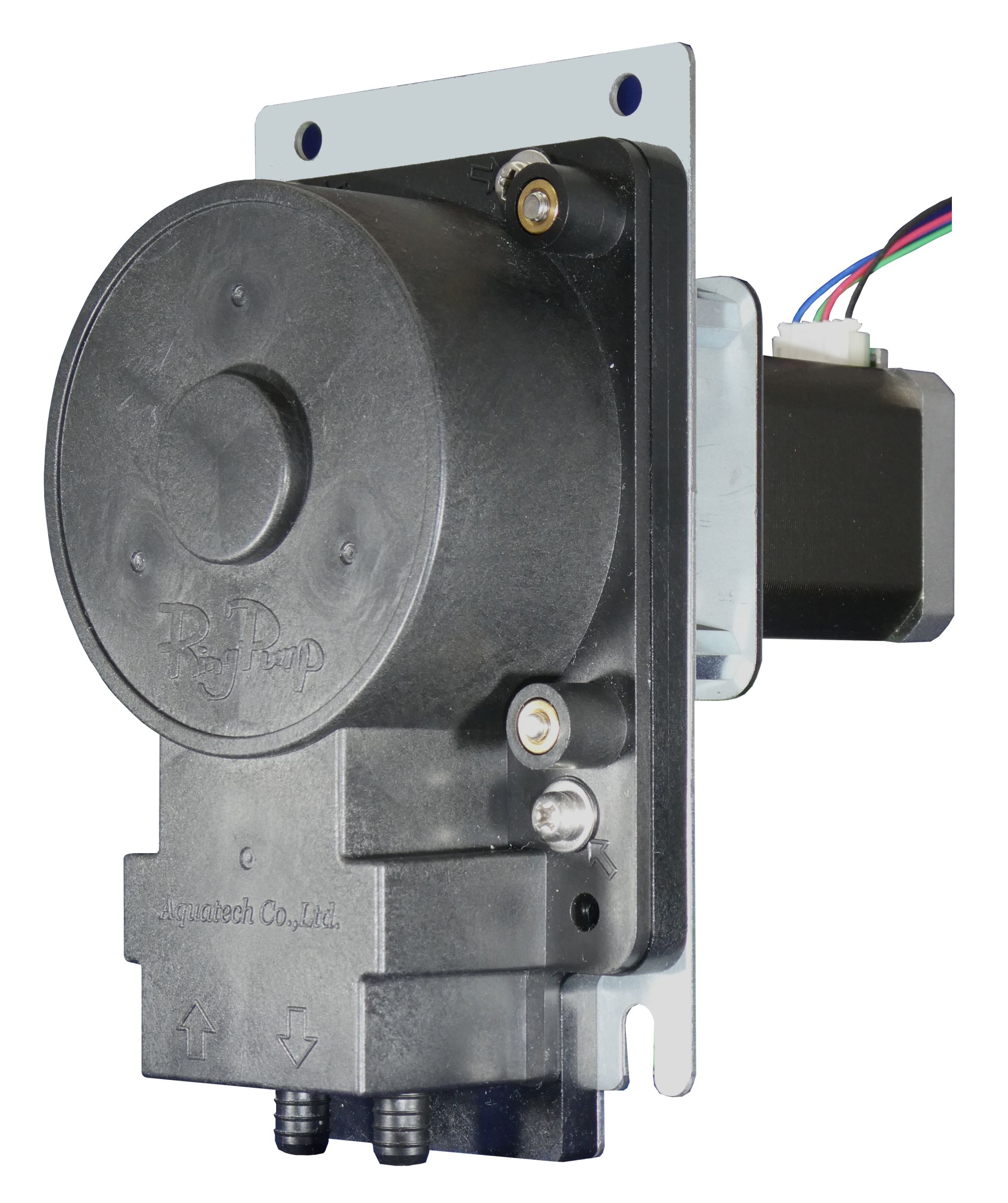

RP-WII Stepper Motor Pumpe

Beschreibung

Schlauchpumpe nach dem Ring-Pump-Prinzip zur Förderung von diversen Medien abhängig vom Schlauchmaterial in verschiedenen Förderbereichen.

Deutliche Verlängerung der Serviceintervalle durch schonendes Pumpensystem und langlebigen Schlauch. (siehe Ring-Pump System)

Diese Schlauchpumpen-Serie ist eine Dual-Ausführung mit zwei Schläuchen und zwei Rotoren im Inneren.

Die Pumpe verwendet Schläuche mit einem Innendurchmesser von 4 mm und einem Außendurchmesser von 8 mm (Wandstärke 2 mm). Im Vergleich zu den Schläuchen mit 1,5 mm Wandstärke, die in unseren anderen Pumpen mit ähnlichen oder höheren Fördermengen verwendet werden, bietet die dickere Wand eine höhere Widerstandsfähigkeit bei der Kompression, was die Ansaugleistung verbessert – ein typischer Schwachpunkt von Schlauchpumpen.

Der Schrittmotorantrieb ermöglicht einen weiten einstellbaren Förderbereich von 0,8 bis 700 mL/min.

Das Dual-Design trägt zur Verringerung von Förderstrompulsationen im Vergleich zu Ein-Kopf-Pumpen bei.

Spezifikationen

Motor
DC-Getriebemotor | Schrittmotor
Förderrate
350ml | 500ml | 0,8 bis 700 ml/min.
Kanäle
1
Arbeitsdruck (max.)
500mbar
Schlauchmaterialien
PharMed®
Schlauchgrößen (I.D. x O.D.)
4,0 x 8,0mm
Betriebsspannung
24VDC
Einbaulage
Beliebig

Modellübersicht

Produkt
Motor
Spannung (DC V)
Förderrate (mL/min)
Schlauchmaterial
ID x OD (mm)
Motor
RP-WII04F-350Z-DC24V
DC-Getriebemotor
24
350
PharMed BPT
4,0 x 8,0
Motor A
RP-WII04F-500Z-DC24V
DC-Getriebemotor
24
500
PharMed BPT
4,0 x 8,0
Motor A
RP-WII04F-700Z-DC24V
DC-Getriebemotor
24
700
PharMed BPT
4,0 x 8,0
Motor B
RP-WII04F-700Z-DC24VS
Schrittmotor
24
0,8 (@ 0.3 U/min) bis 700 (@ 250 U/min)
PharMed BPT
4,0 x 8,0

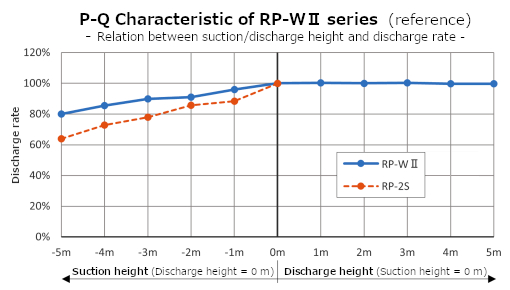

Zusammenhang zwischen Saug-/Förderhöhe und Förderleistung

RP-WII Fördereigenschaft
Fördereigenschaft

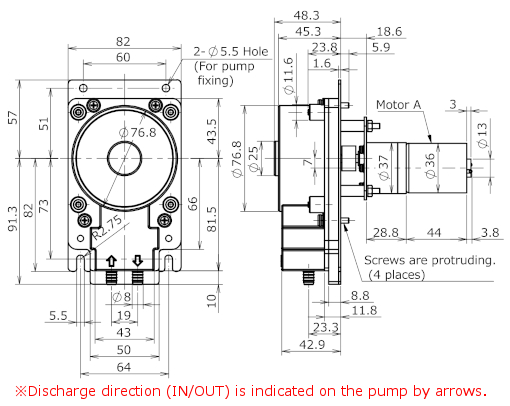

Abmessungen (DC-Motor Versionen)

RP-WII Abmessungen
Abmessungen
RP-WII Motor Typ B

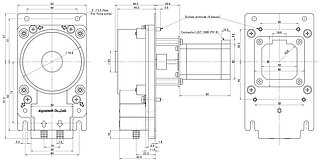

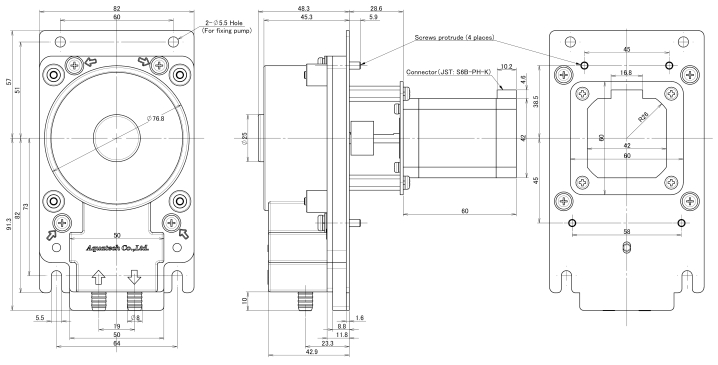

Abmessungen (Schrittmotor Versionen)

RP-WII Abmessungen Schrittmotor Versionen

Befestigungsbohrungen

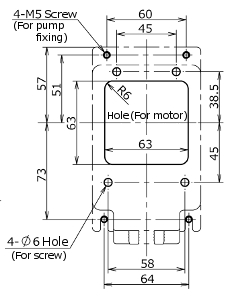

RP-WII Befestigungsbohrungen DC-Motor
RP-WII Befestigungsbohrungen DC-Motor

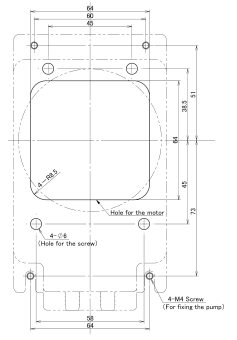

RP-WII Befestigungsbohrungen Schrittmotor
RP-WII Befestigungsbohrungen Schrittmotor
Ring Pump - Schlauchpumpensystem

Ring Pump - Schlauchpumpensystem

Durch das Ein-Ring-Prinzip dieser Schlauchpumpen wird unter anderem eine Miniatur-Bauweise und eine sehr lange Betriebs-Lebensdauer des Schlauches ermöglicht. Erfahren Sie mehr über diese Art der Schlauchpumpen und den damit verbundenen Vorteilen auf der Seite zur technischen Übersicht.

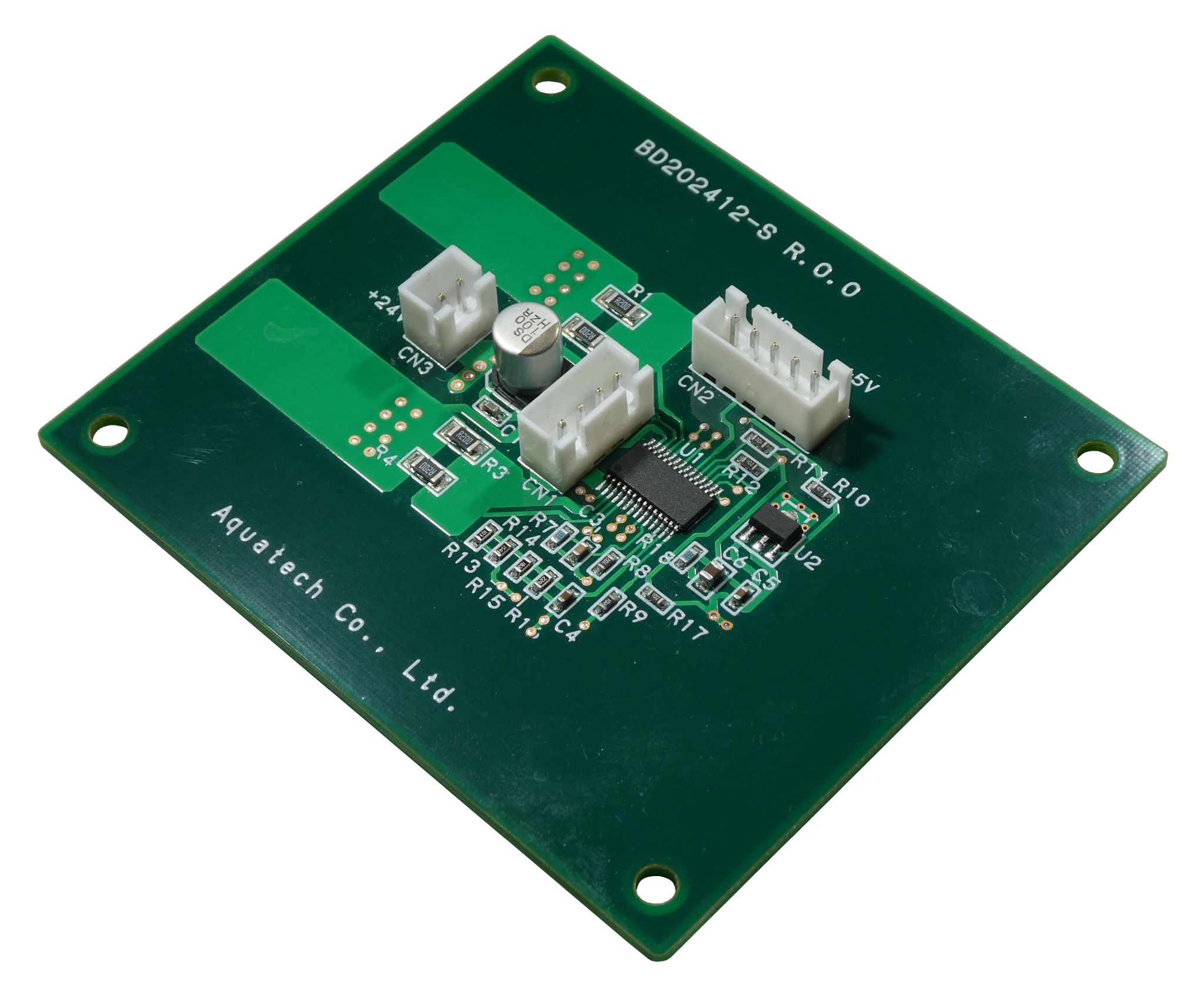

Schrittmotortreiber BD202412-S-2

Schrittmotor-Treiber BD202412-S

  • Dieser Schrittmotor-Treiber wird verwendet, um den Motor und die Stromversorgung zu verbinden und den Motor über externe Steuersignale zu steuern.
  • Ein seperates Steuergerät wird benötigt, um die Steuersignale zu senden.
  • Es wird eine Stromversorgung mit 24 V DC und 2 A benötigt.
