RP-M Serie - Ring Pump Schlauchpumpe Kompakt 24VDC

Förderbereich: bis zu 65ml/min | 0,2 bis 60 mL/min

RP-M Serie - Ring Pump Schlauchpumpe

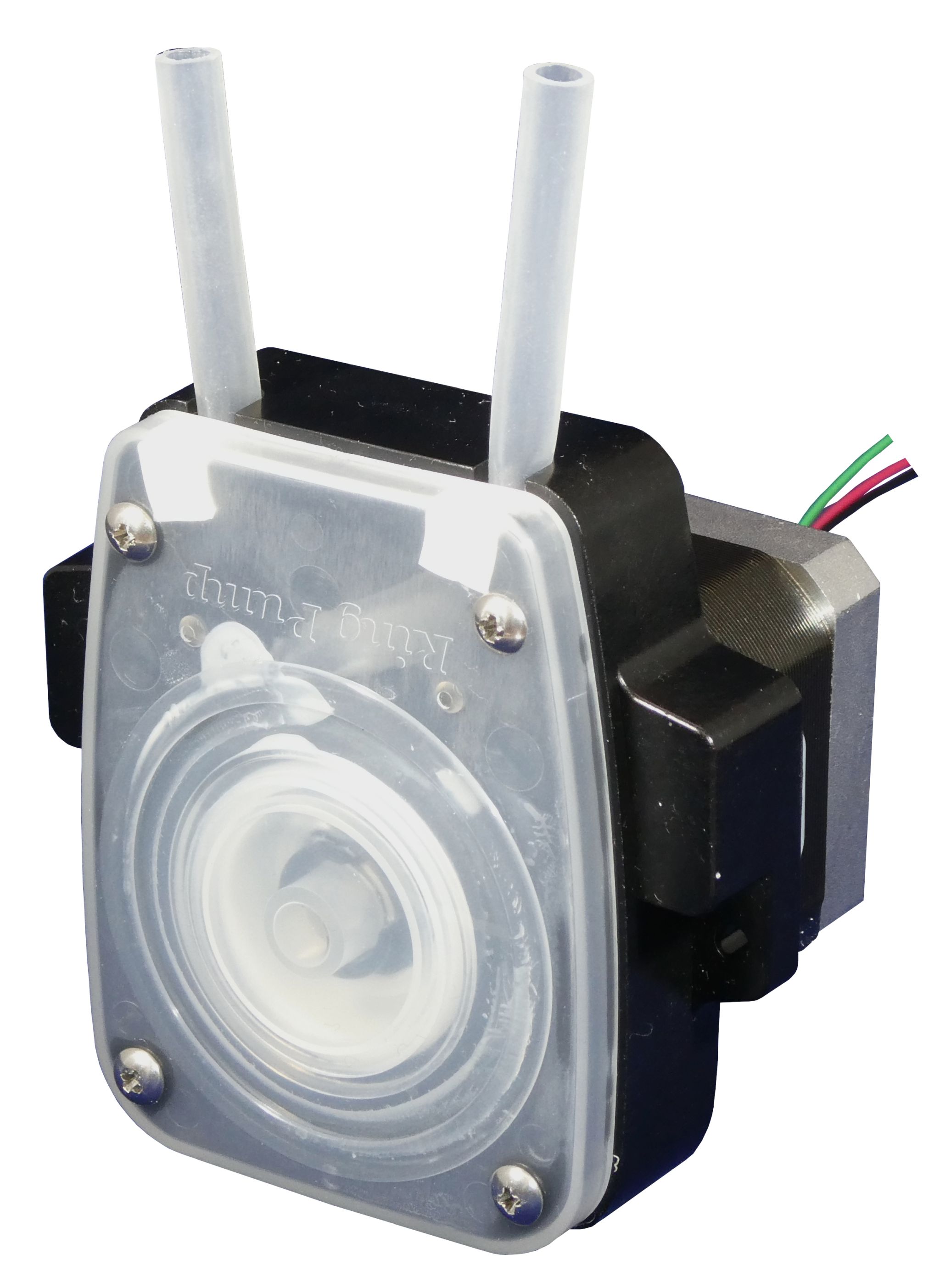

RP-M Serie - Schrittmotor Pumpe

Beschreibung

Schlauchpumpe nach dem Ring-Pump-Prinzip zur Förderung von diversen Medien abhängig vom Schlauchmaterial in verschiedenen Förderbereichen.

Deutliche Verlängerung der Serviceintervalle durch schonendes Pumpensystem und langlebigen Schlauch. (siehe Ring-Pump System)

Kompaktes Design mit fest verbautem Schlauch.

Die Fördermenge der schrittmotorbetriebenen Pumpe kann in einem weiten Bereich von 0,2 bis 60 mL/min gesteuert werden.

Spezifikationen

Motor
DC-Getriebemotor | Schrittmotor
Förderrate
10ml | 20ml | 40ml | 50 ml | 65 ml |
0,2 bis 60 ml/min
Kanäle
1
Arbeitsdruck (max.)
500mbar
Schlauchmaterialien
Silikon | PharMed® BPT | Transmaster TM-15 | SWFT | Tygon A-60-F | Versilon F-5500-A
Schlauchgrößen (I.D. x O.D.)
2,0 x 4,0mm | 3,0 x 5,0mm | 3,9 x 5,8mm | 4,0 x 6,0mm
Betriebsspannung
24VDC
Einbaulage
Beliebig

Modellübersicht

Produkt
Mobisr
Spannung (DC V)
Förderr@e (mL/min)
Schlauchmaterial
ID x OD (mm)
Abmessung L
Dreh-
richtung
Förder-
richtung
RP-M02S-5Z-DC24V
DC-Getriebemobisr
24
5
Silikon
2,0 x 4,0
30.8
CW
A
RP-M02F-5Z-DC24V
DC-Getriebemobisr
24
5
PharMed BPT
2,0 x 4,0
30.8
CW
A
RP-M02W-5Z-DC24V
DC-Getriebemobisr
24
5
Transmaster TM-15
2,0 x 4,0
30.8
CW
A
RP-M03S-10Z-DC24V
DC-Getriebemobisr
24
10
Silikon
3,0 x 5,0
30.8
CW
A
RP-M03F-10Z-DC24V
DC-Getriebemobisr
24
10
PharMed BPT
3,0 x 5,0
30.8
CW
A
RP-M03W-10Z-DC24V
DC-Getriebemobisr
24
10
Transmaster TM-15
3,0 x 5,0
30.8
CW
A
RP-M03S-20Z-DC24V
DC-Getriebemobisr
24
20
Silikon
3,0 x 5,0
30.8
CW
A
RP-M03F-20Z-DC24V
DC-Getriebemobisr
24
20
PharMed BPT
3,0 x 5,0
30.8
CW
A
RP-M03W-20Z-DC24V
DC-Getriebemobisr
24
20
Transmaster TM-15
3,0 x 5,0
30.8
CW
A
RP-M03S-30Z-DC24V
DC-Getriebemobisr
24
30
Silikon
3,0 x 5,0
30.8
CW
A
RP-M03F-30Z-DC24V
DC-Getriebemobisr
24
30
PharMed BPT
3,0 x 5,0
30.8
CW
A
RP-M03W-30Z-DC24V
DC-Getriebemobisr
24
30
Transmaster TM-15
3,0 x 5,0
30.8
CW
A
RP-M04S-50Z-DC24V
DC-Getriebemobisr
24
50
Silikon
4,0 x 6,0
28.3
CCW
B
RP-M04F-50Z-DC24V
DC-Getriebemobisr
24
50
PharMed BPT
4,0 x 6,0
28.3
CCW
B
RP-M04W-50Z-DC24V
DC-Getriebemobisr
24
50
Transmaster TM-15
4,0 x 6,0
28.3
CCW
B
RP-M04C-50Z-DC24V
DC-Getriebemobisr
24
50
SWFT
3,9 x 5,8
28.3
CCW
B
RP-M04F-70Z-DC24V
DC-Getriebemobisr
24
65
PharMed BPT
4,0 x 6,0
28.3
CCW
B
RP-M04W-70Z-DC24V
DC-Getriebemobisr
24
65
Transmaster TM-15
4,0 x 6,0
28.3
CCW
B
RP-M04C-70Z-DC24V
DC-Getriebemobisr
24
65
SWFT
3,9 x 5,8
28.3
CCW
B
RP-M04N-60Z-DC24VS
Schrittmotor
24
0,2 (@ 0.3 rpm) bis 60 (@ 100 rpm)
Tygon A-60-F
3,9 x 5,8

RP-M04C-60Z-DC24VS
Schrittmotor
24
0,2 (@ 0.3 rpm) bis 60 (@ 100 rpm)
SWFT
3,9 x 5,8

RP-M04R-60Z-DC24VS
Schrittmotor
24
0,2 (@ 0.3 rpm) bis 60 (@ 100 rpm)
Versilon F-5500-A
3,9 x 5,8

RP-M04F-60Z-DC24VS
Schrittmotor
24
0,2 (@ 0.3 rpm) bis 60 (@ 100 rpm)
PharMed BPT
4,0 x 6,0

RP-M04W-60Z-DC24VS
Schrittmotor
24
0,2 (@ 0.3 rpm) bis 60 (@ 100 rpm)
Transmaster TM-15
4,0 x 6,0

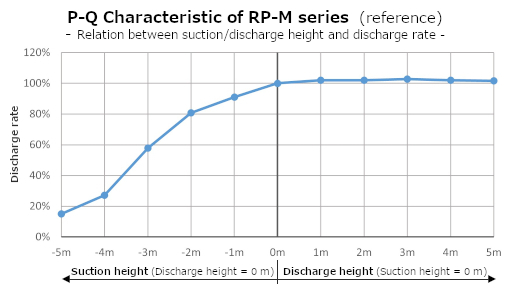

Zusammenhang zwischen Saug-/Förderhöhe und Förderleistung

RP-M Fördereigenschaft
Fördereigenschaft

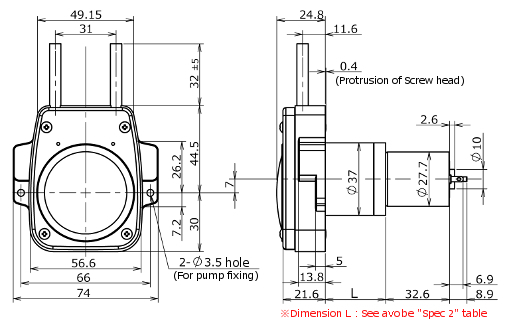

Abmessungen (DC-Versionen)

RP-M Abmessungen
Abmessungen
Förderrichtung
Förderrichtung

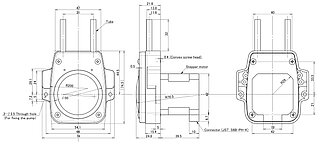

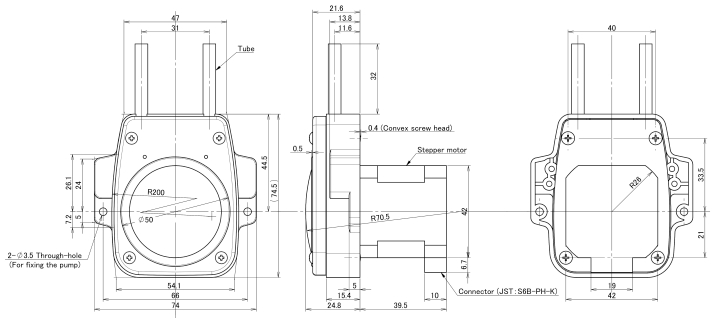

Abmessungen (Schrittmotor-Versionen)

RP-M Abmessungen Schrittmotor-Version
RP-M Schrittmotor Version Förderrichtung
Förderrichtung

Befestigungsbohrungen

RP-M Befestigungsbohrungen DC-Version
Befestigungsbohrungen (DC-Version)
RP-M Befestigungsbohrungen Schrittmotor-Version
Befestigungsbohrungen Schrittmotor-Version
Ring Pump - Schlauchpumpensystem

Ring Pump - Schlauchpumpensystem

Durch das Ein-Ring-Prinzip dieser Schlauchpumpen wird unter anderem eine Miniatur-Bauweise und eine sehr lange Betriebs-Lebensdauer des Schlauches ermöglicht. Erfahren Sie mehr über diese Art der Schlauchpumpen und den damit verbundenen Vorteilen auf der Seite zur technischen Übersicht.

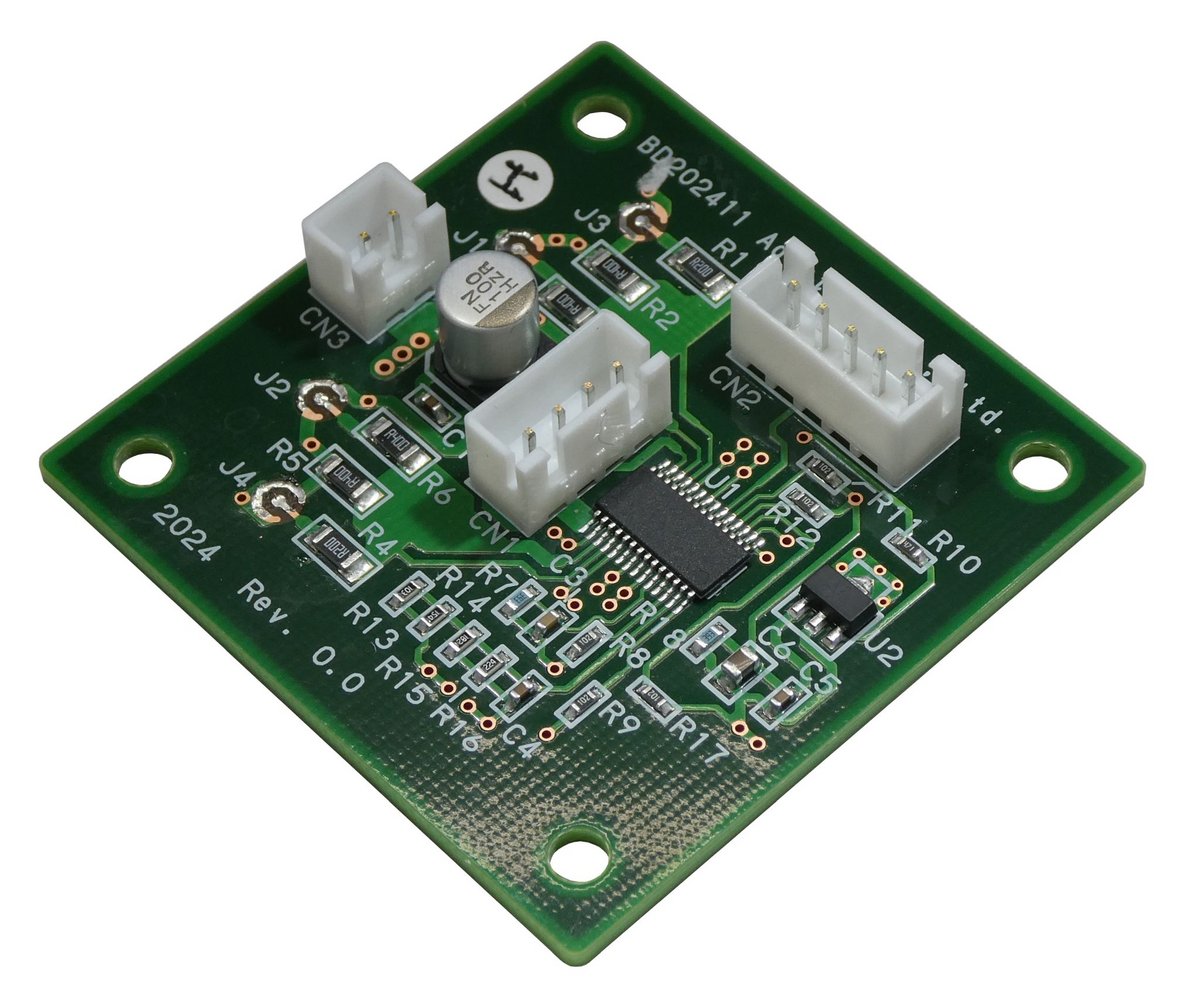

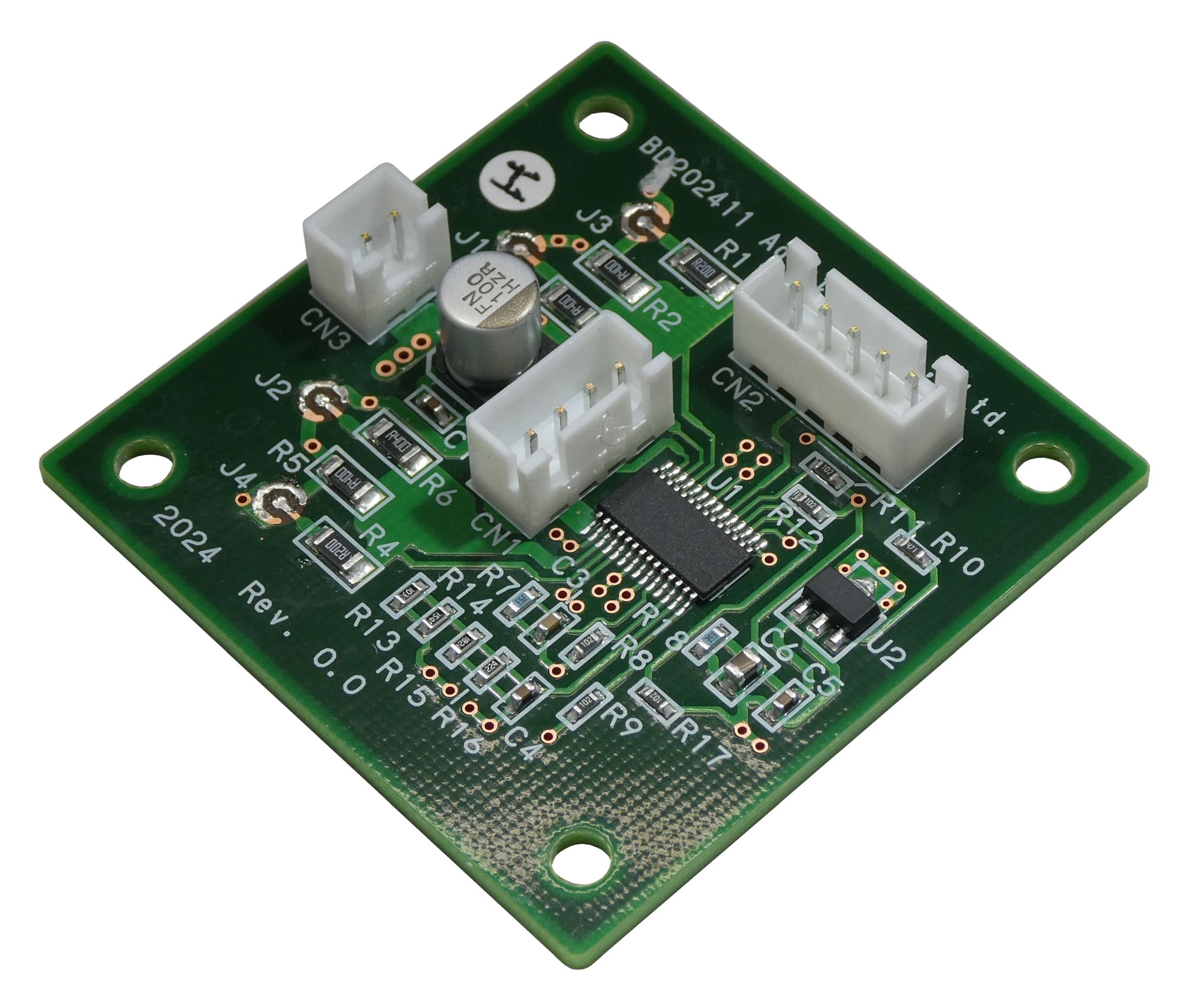

Schrittmotortreiber BD202411-M

Schrittmotor-Treiber BD202411-M

  • Dieser Schrittmotor-Treiber wird verwendet, um den Motor und die Stromversorgung zu verbinden und den Motor über externe Steuersignale zu steuern.
  • Ein seperates Steuergerät wird benötigt, um die Steuersignale zu senden.
  • Es wird eine Stromversorgung mit 24 V DC und 2 A benötigt.
