Präzise Schlauchpumpe für verschiedene Pumpenköpfe

Große Auswahl an verschiedenen Pumpenköpfen (auch Mehrkanal)

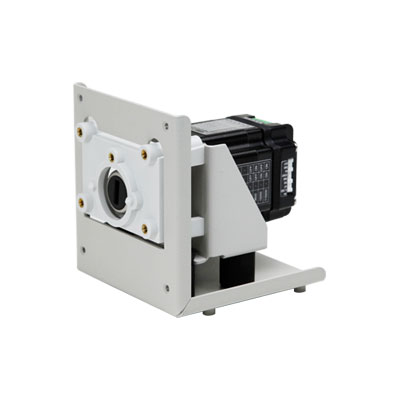

T100 Universal
T300 Universal

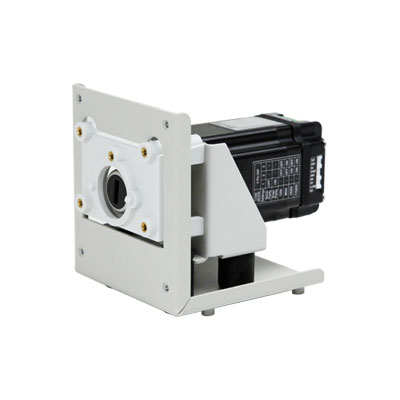

T600 Universal
T100 Universal
T300 Universal
T600 Universal

Beschreibung

  • Geschwindigkeiten: 0-100rpm, 0-300rpm, 0-600rpm
  • Auflösungen: 0,1rpm, 1rpm

In Versionen mit Kontrollmodus:

  • Version SC01: Kommunikationssteuerung der Pumpe über RS485‑Schnittstelle mit Unterstützung von Modbus RTU zur einfachen Systemintegration
  • Version SE01: Flexible Pumpensteuerung über digitale, analoge und Puls‑Signale für vielseitige Anwendungen und einfache Systemintegration

Pumpenköpfe

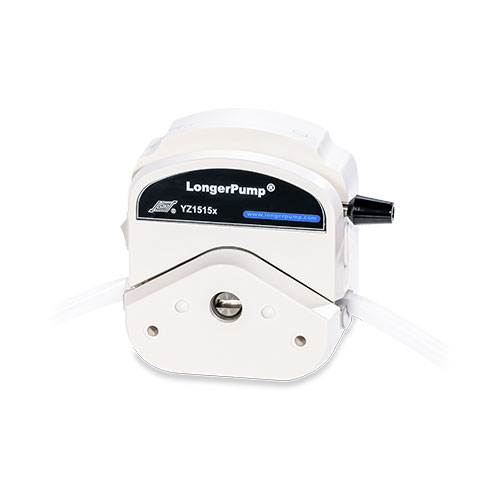

Pumpenkopf YZ1515
YZ1515

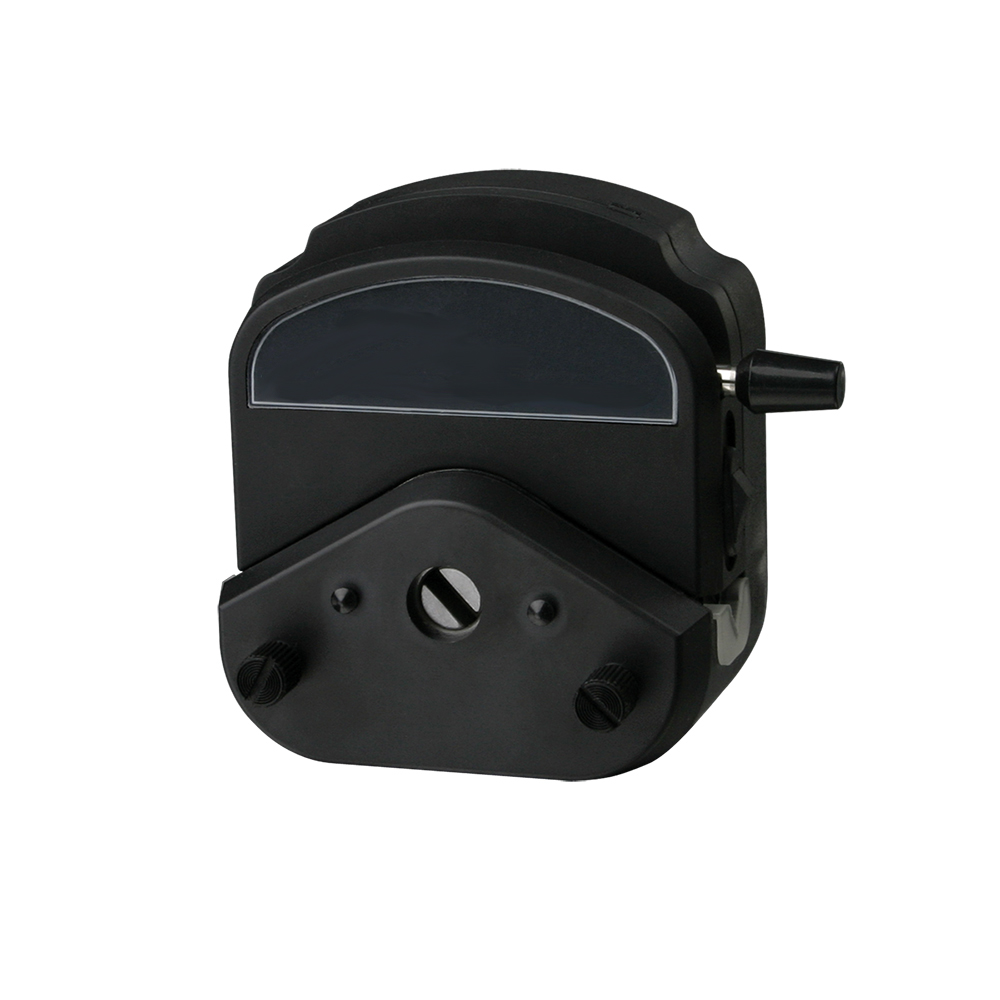

Pumpenkopf YZ1515 PPS
YZ1515 PPS

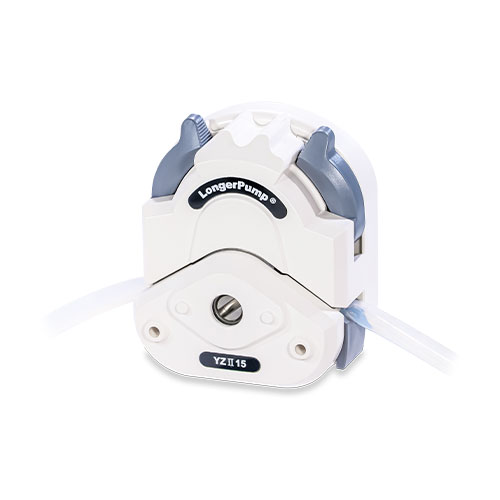

Pumpenkopf YZII15
YZII15

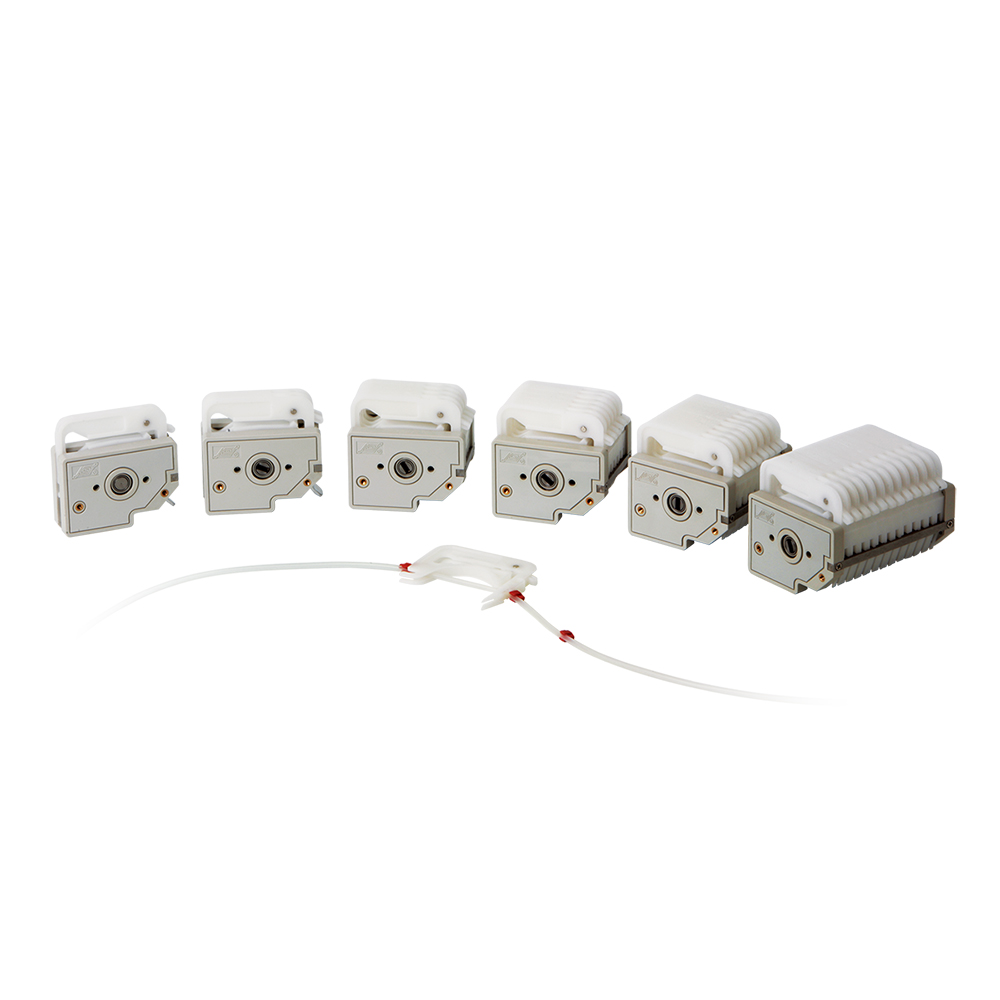

Pumpenkopfserie DG-Serie
DG-Serie

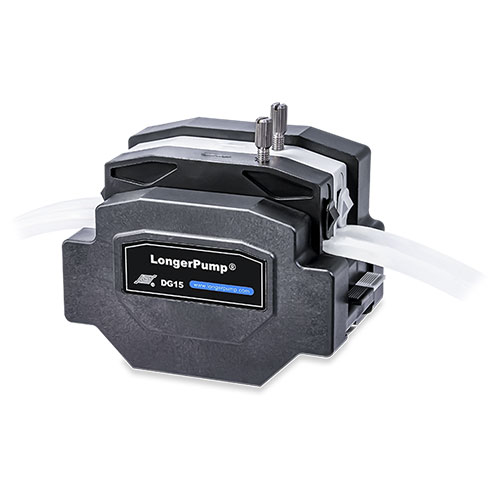

Pumpenkopf DG15 2-Kanal
DG15 2-Kanal

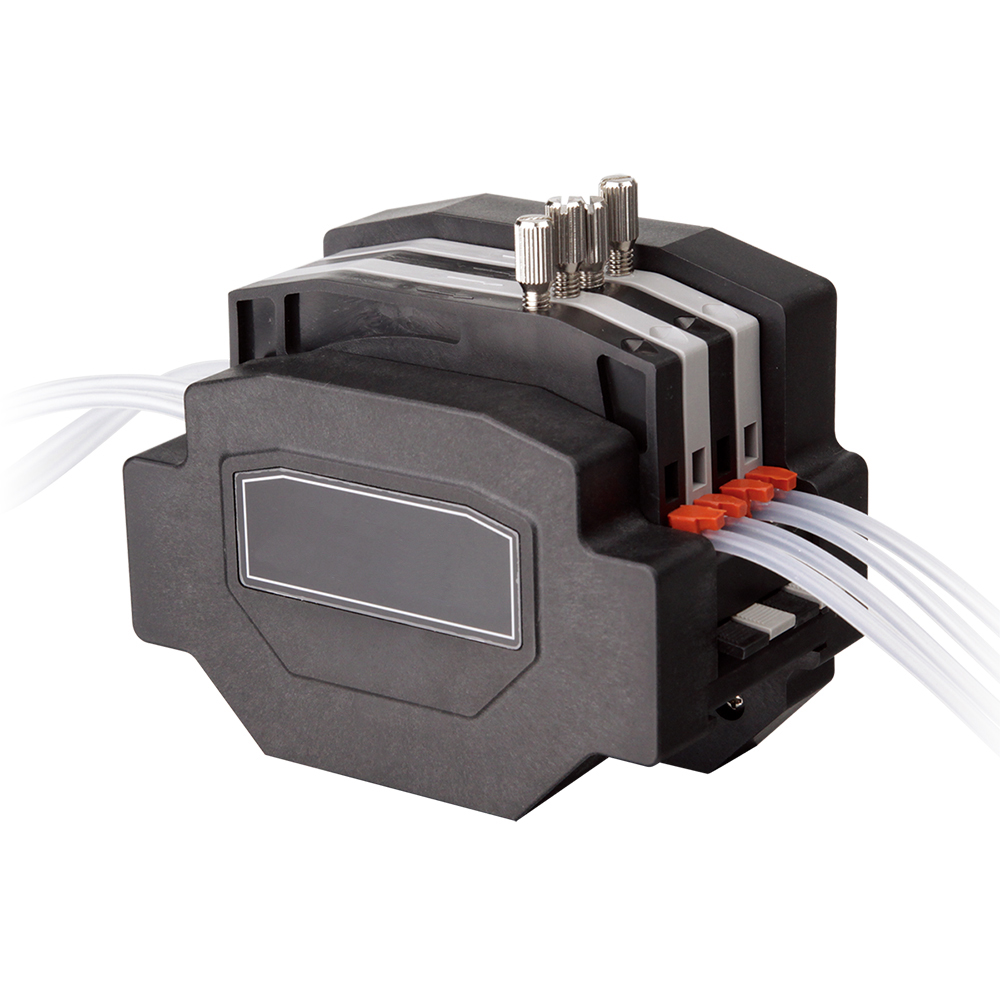

Pumpenkopf DG15 4-Kanal
DG15 4-Kanal

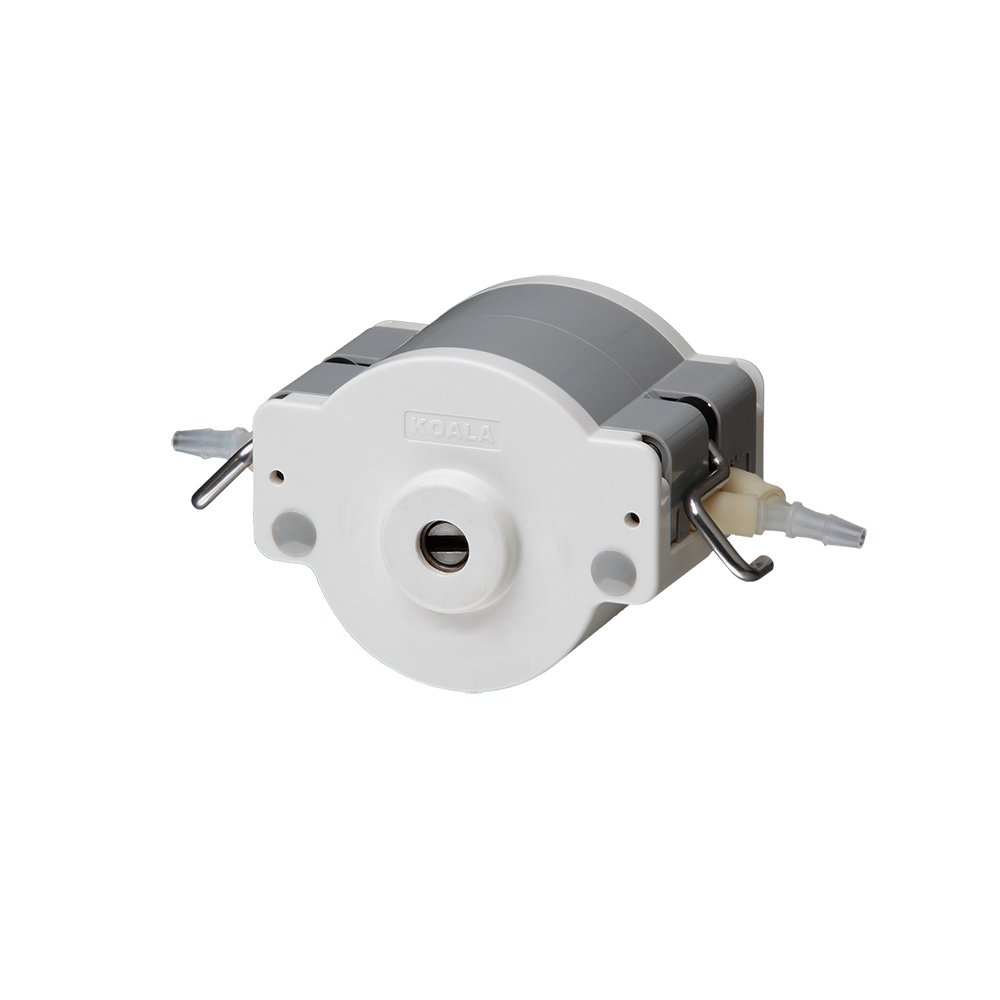

Pumpenkopf DMD15
DMD15

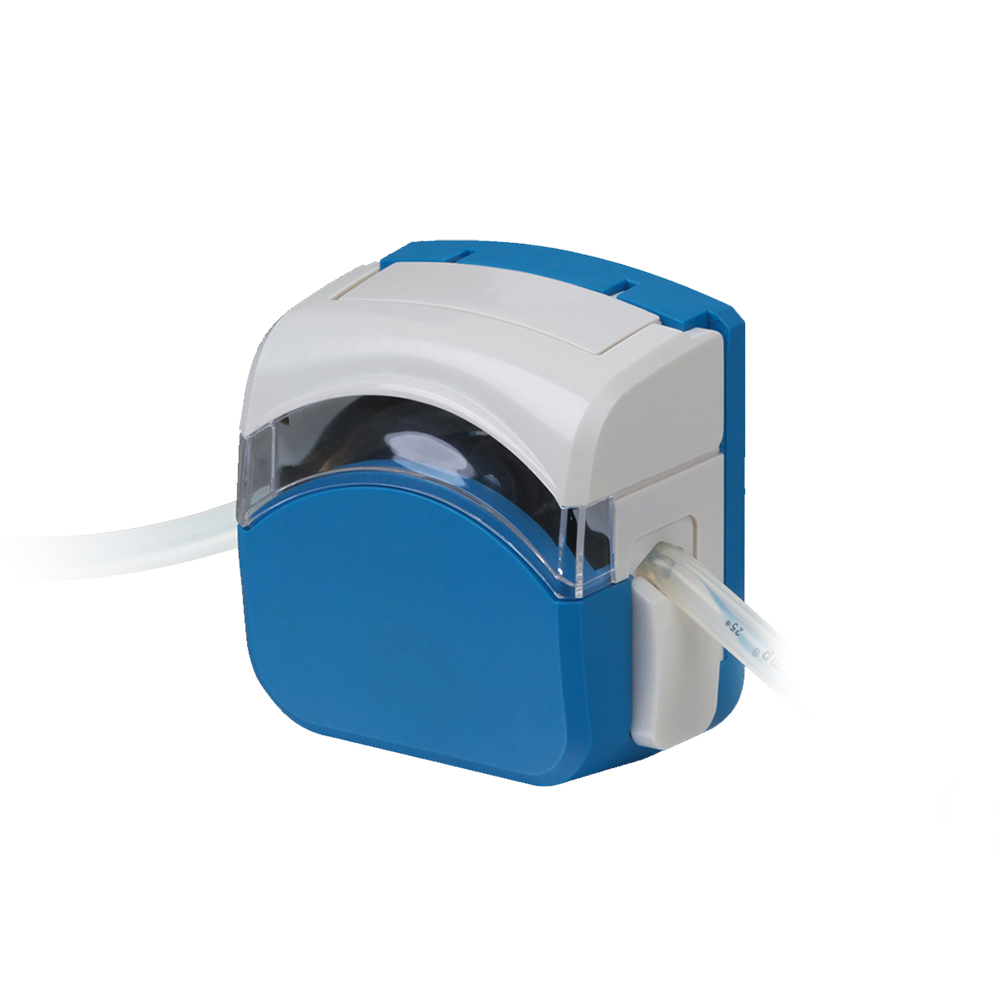

Pumpenkopf FG15, FG25
FG15, FG25

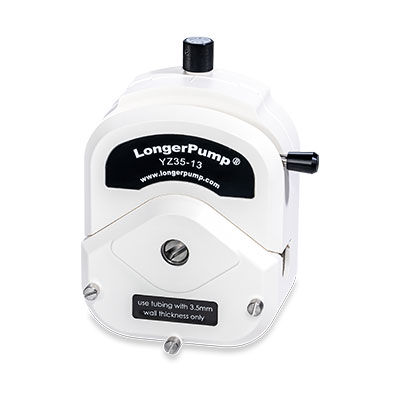

Pumpenkopf YZ35
YZ35

Schläuche

Pumpenkopf
Nummer
Innendurchmesser
Wandstärke
max, Förderrate
Gewicht
YZ1515x, YZII15
13#, 14#, 19#, 16#, 25#, 17#, 18#
0,8 - 7,9 mm
1,6, 1,7 mm
0,38 µl/min - 380 ml/min (T100)
6,3 µl/min - 1140 ml/min (T300)
6,3 µl/min - 2200 ml/min (T600)
ca, 5,4 kg
YZ2515x
15#, 24#
4,8, 6,4 mm
2,4 mm
0,27 µl/min - 270 ml/min (T100)
160 µl/min - 840 ml/min (T300)
160 µl/min - 1600 ml/min (T600)
ca, 5,4 kg
YZII25
15#, 24#, 35#, 36#
4,8 - 9,6 mm
2,4 mm
160 µl/min - 270 ml/min (T100)
160 µl/min - 840 ml/min (T300)
160 µl/min - 1600 ml/min (T600)
ca, 5,4 kg
FG15-13
13#, 14#, 19#, 16#, 25#, 17#, 18#
0,8 - 7,9 mm
1,6, 1,7 mm
0,43 µl/min - 430 ml/min (T100)
6,3 µl/min - 1200 ml/min (T300)
6,3 µl/min - 2400 ml/min (T600)
ca, 5,3 kg
FG25-13
15#, 24#
4,8, 6,4 mm
2,4 mm
0,32 µl/min - 320 ml/min (T100)
228 µl/min - 1100 ml/min (T300)
228 µl/min - 2200 ml/min (T600)
ca, 5,3 kg
DMD15-13-B
2*13#, 2*14#, 2*19#, 2*16#, 2*25#
0,8 - 4,8 mm
1,6, 1,7 mm
0,375 µl/min - 375 ml/min (T100)
13 µl/min - 1040 ml/min (T300)
13 µl/min - 2070 ml/min (T600)
ca, 5,4 kg
DG15-24
16#, 25#, 17#
3,2 - 6,4 mm
1,6 mm
0,27 µl/min - 270 ml/min (T100)
81 µl/min - 800 ml/min (T300)
81 µl/min - 1600 ml/min (T600)
ca, 5,8 kg
DG15-28
13#, 14#
0,8 - 1,6 mm
≤3,17mm
1,7 mm
0,8 - 1,0 mm
0,21µl/min - 75 ml/min (T100) ≤ 100rpm
ca, 5,7 kg
DG-(1, 2, 4) - 6 Rollen

≤3,17mm
0,8 - 1,0 mm
0,20µl/min - 48 ml/min (T100) ≤ 100rpm
ca, 5,2 - 5,6 kg
DG-(1, 2, 4) - 10 Rollen

≤3,17mm
0,8 - 1,0 mm
0,16µl/min - 32 ml/min (T100) ≤ 100rpm
ca, 5,2 - 5,6 kg

Förderraten

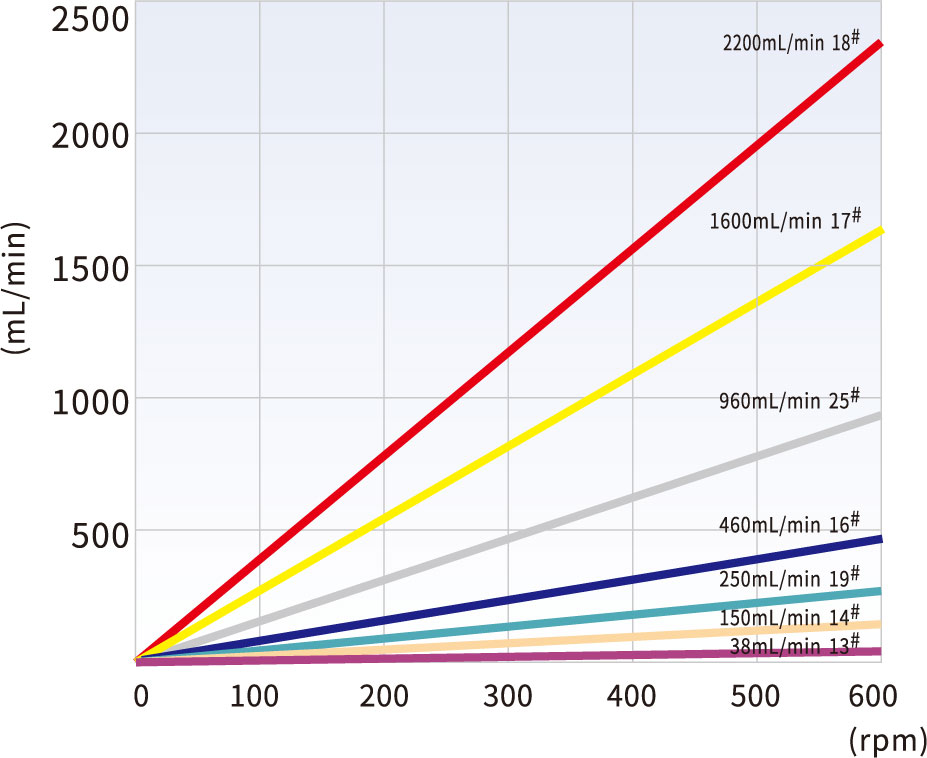

YZ1515 & YZII15 Förderraten
YZ1515 & YZII15

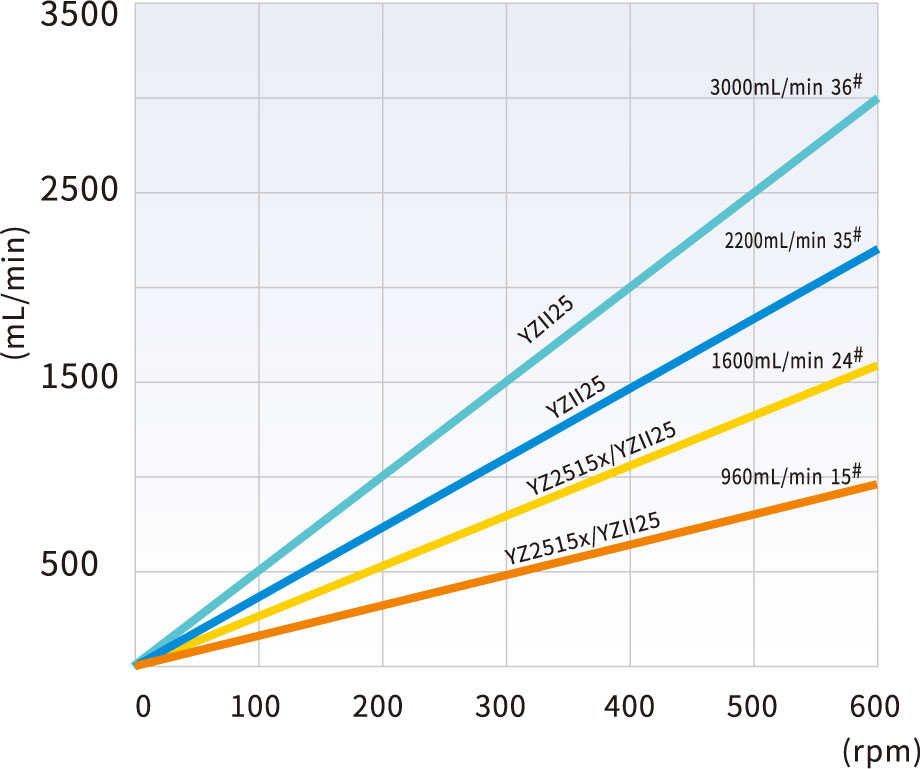

YZ2515 & YZII25 Förderraten
YZ2515 & YZII25

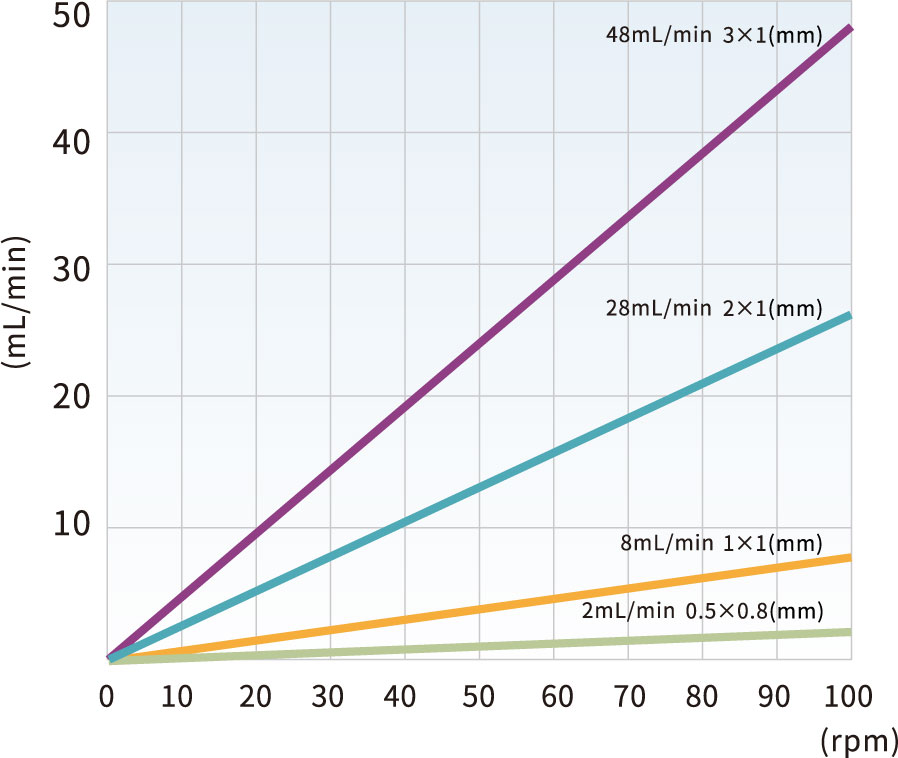

DG-Serie 6 Rollen Förderraten
DG-Serie 6 Rollen

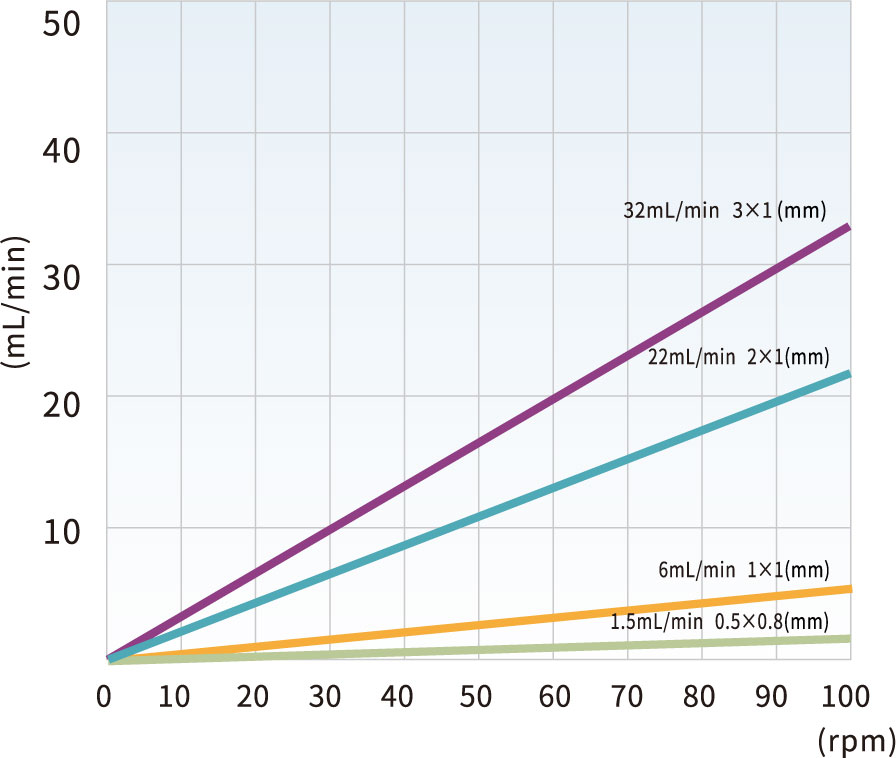

DG-Serie 10 Rollen Förderraten
DG-Serie 10 Rollen

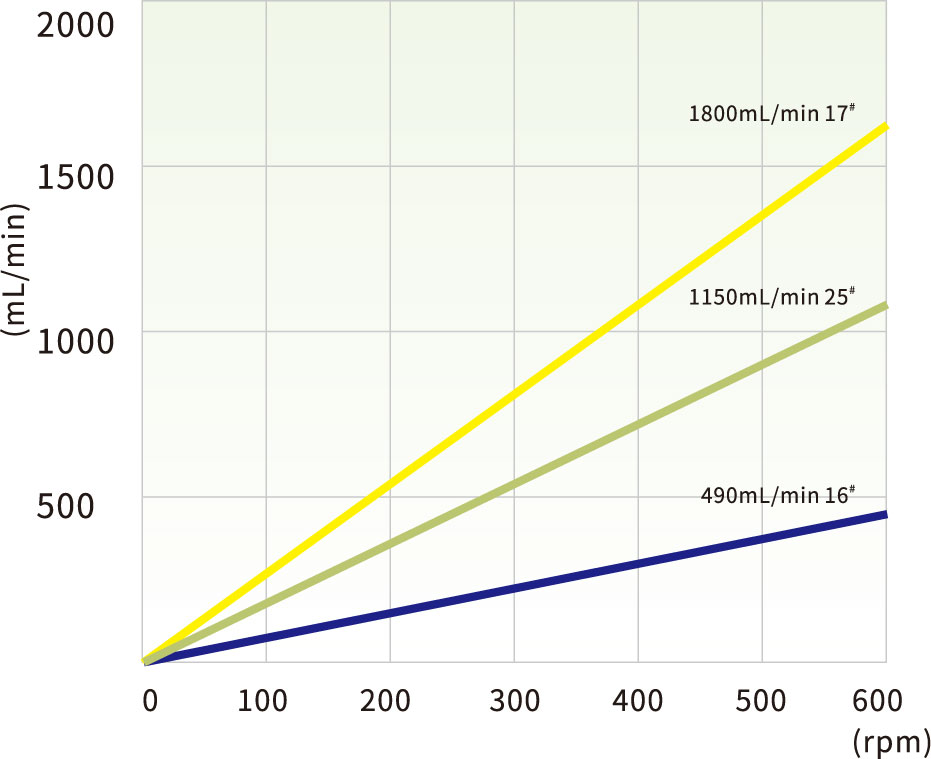

DG15-24 Förderraten
DG15-24

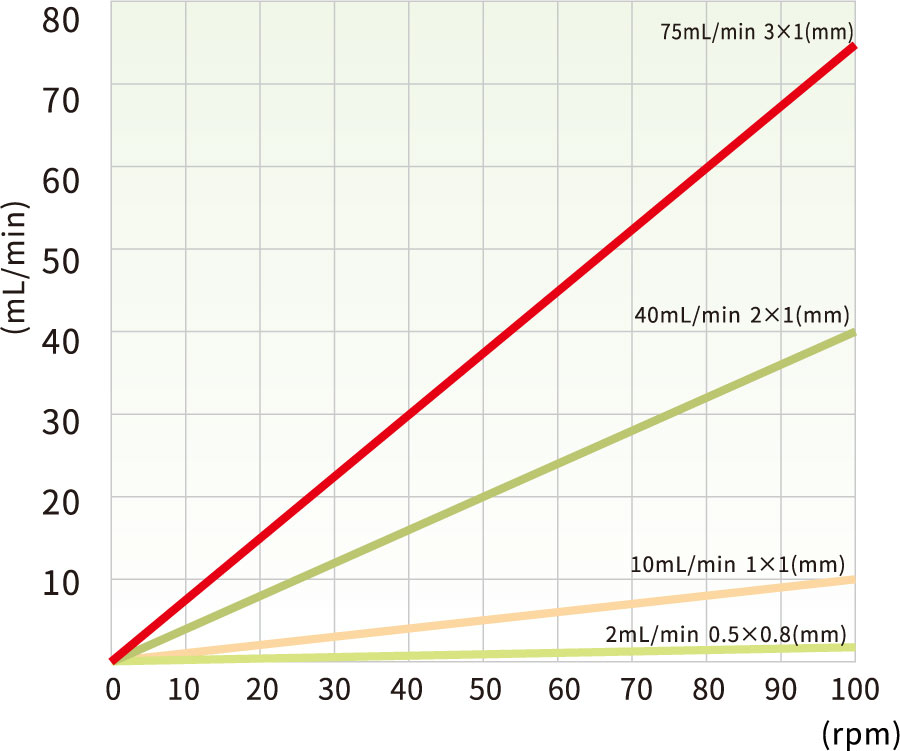

DG15-28 & DG15-48 Förderraten
DG15-28 & DG15-48

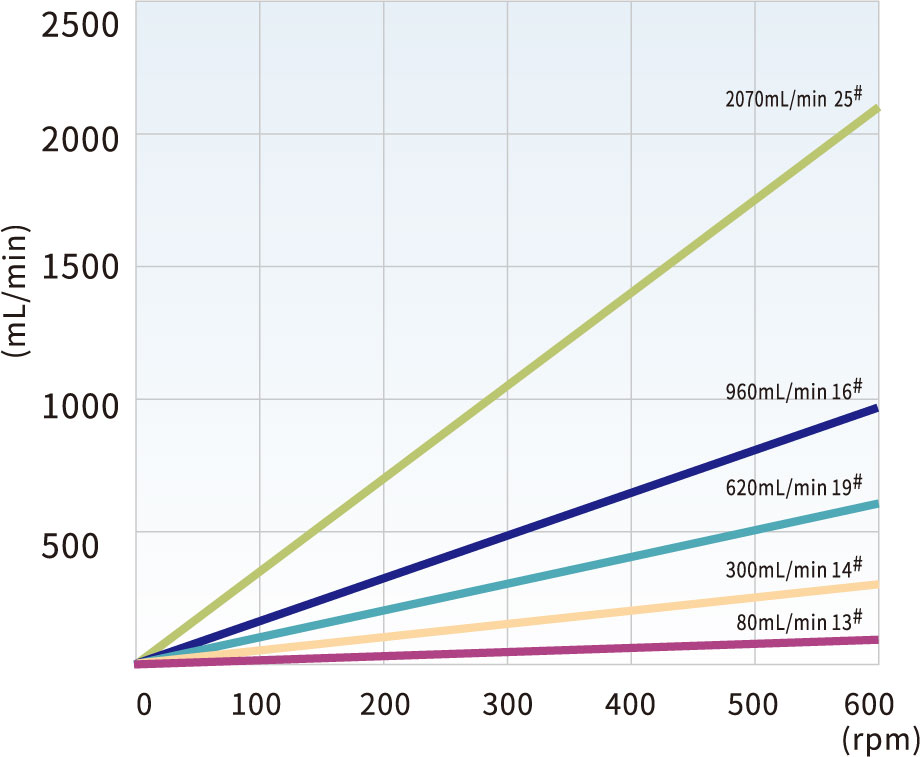

DMD15-13 Förderraten
DMD15-13

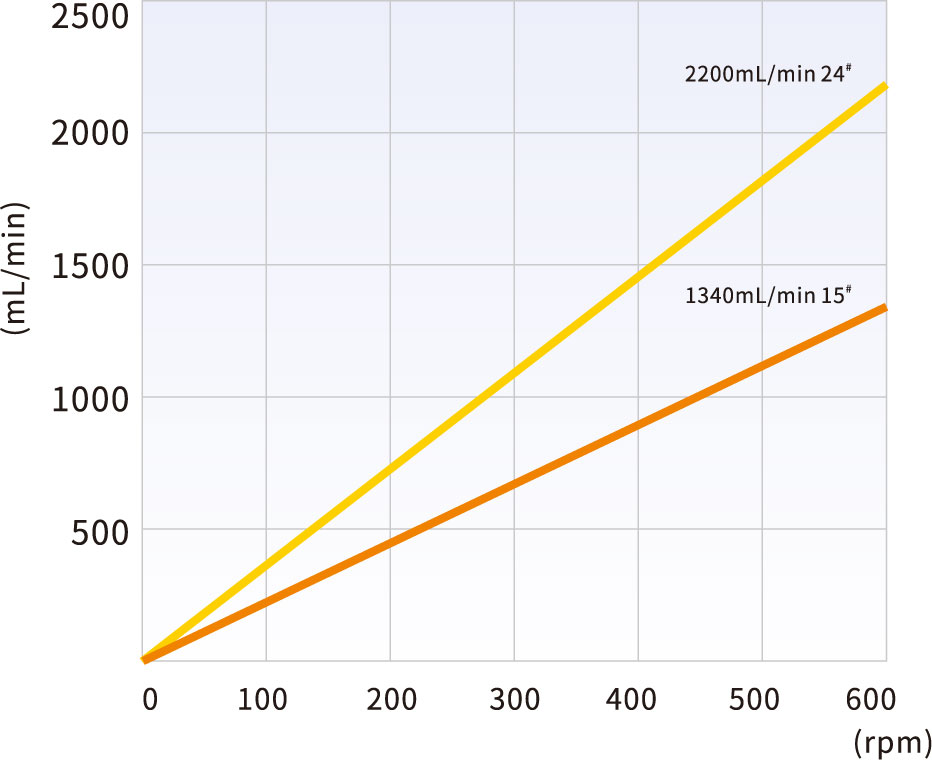

FG25-13 Förderraten
FG25-13

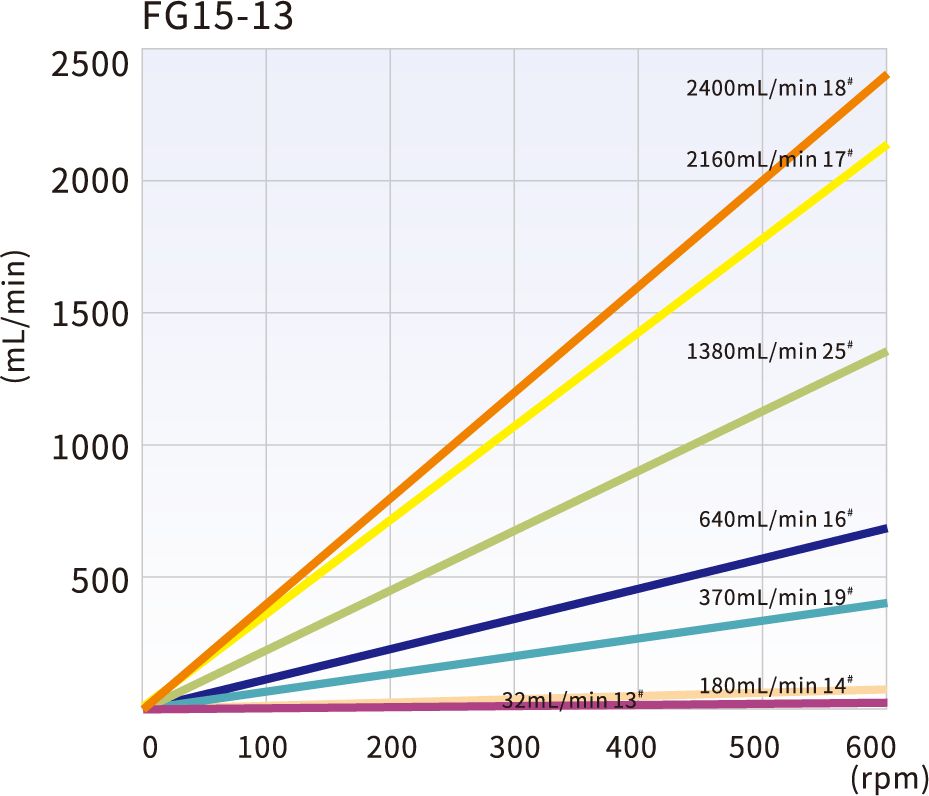

FG15-13 Förderraten
FG15-13

Spezifikationen Pumpensystem SE01

Parameter
T100-SE02-01
T300-SE02-01
T600-SE02-01
Pumpendrehzahl
0–100 U/min
0–300 U/min
0–600 U/min
Drehzahlauflösung
0,1 U/min
1 U/min
1 U/min
Drehrichtungssteuerung
Steuerung der Drehrichtung über Schaltsignal (potentialfreier Kontakt); Trigger-Modus konfigurierbar (Level oder Puls); Standard: Level-Trigger; Kontakt offen = Rechtslauf, Kontakt geschlossen = Linkslauf
Steuerung der Drehrichtung über Schaltsignal (potentialfreier Kontakt); Trigger-Modus konfigurierbar (Level oder Puls); Standard: Level-Trigger; Kontakt offen = Rechtslauf, Kontakt geschlossen = Linkslauf
Steuerung der Drehrichtung über Schaltsignal (potentialfreier Kontakt); Trigger-Modus konfigurierbar (Level oder Puls); Standard: Level-Trigger; Kontakt offen = Rechtslauf, Kontakt geschlossen = Linkslauf
Start/Stopp-Steuerung
Start/Stopp über Schaltsignal (potentialfreier Kontakt); Trigger-Modus konfigurierbar (Level oder Puls); Standard: Level-Trigger; Kontakt offen = Start, Kontakt geschlossen = Stopp
Start/Stopp über Schaltsignal (potentialfreier Kontakt); Trigger-Modus konfigurierbar (Level oder Puls); Standard: Level-Trigger; Kontakt offen = Start, Kontakt geschlossen = Stopp
Start/Stopp über Schaltsignal (potentialfreier Kontakt); Trigger-Modus konfigurierbar (Level oder Puls); Standard: Level-Trigger; Kontakt offen = Start, Kontakt geschlossen = Stopp
DIP-Schalter – Drehzahleinstellung
0–100 U/min; jede DIP-Position entspricht 5 U/min
0–300 U/min; jede DIP-Position entspricht 10 U/min
0–600 U/min; jede DIP-Position entspricht 20 U/min
Externe Drehzahlsignale
4–20 mA, 0–5 V, 0–10 V, 0–10 kHz; Signal-/Drehzahl-Zuordnung per Kommunikationsbefehl konfigurierbar
4–20 mA, 0–5 V, 0–10 V, 0–10 kHz; Signal-/Drehzahl-Zuordnung per Kommunikationsbefehl konfigurierbar
4–20 mA, 0–5 V, 0–10 V, 0–10 kHz; Signal-/Drehzahl-Zuordnung per Kommunikationsbefehl konfigurierbar
Ausgang
DC 5 V / 100 mA
DC 5 V / 100 mA
DC 5 V / 100 mA
Stromversorgung
DC 24 V / 15 W
DC 24 V / 45 W
DC 24 V / 55 W
Abmessungen (L × B × H)
121 × 102 × 118 mm
143 × 102 × 118 mm
143 × 102 × 118 mm
Montageart
Frontplatten- oder Bodenmontage
Frontplatten- oder Bodenmontage
Frontplatten- oder Bodenmontage
Betriebsbedingungen
Temperatur: 0–40 °C; relative Luftfeuchte < 80 %
Temperatur: 0–40 °C; relative Luftfeuchte < 80 %
Temperatur: 0–40 °C; relative Luftfeuchte < 80 %
Gewicht (ohne Pumpenkopf)
1,29 kg
1,61 kg
1,61 kg

Spezifikationen Pumpensystem SC01

Parameter
T100-SC02-01
T300-SC02-01
T600-SC02-01
Pumpendrehzahl
0–100 U/min
0–300 U/min
0–600 U/min
Drehzahlauflösung
0,1 U/min
1 U/min
1 U/min
Steuerfunktion
RS485‑Schnittstelle; Unterstützung von Modbus RTU und Longer Pump OEM‑Protokoll; Steuerung von Drehzahl, Start/Stopp, Drehrichtung und Priming‑Funktion (Volllast) über Kommunikationsbefehle; Power‑Up‑Status konfigurierbar
RS485‑Schnittstelle; Unterstützung von Modbus RTU und Longer Pump OEM‑Protokoll; Steuerung von Drehzahl, Start/Stopp, Drehrichtung und Priming‑Funktion (Volllast) über Kommunikationsbefehle; Power‑Up‑Status konfigurierbar
RS485‑Schnittstelle; Unterstützung von Modbus RTU und Longer Pump OEM‑Protokoll; Steuerung von Drehzahl, Start/Stopp, Drehrichtung und Priming‑Funktion (Volllast) über Kommunikationsbefehle; Power‑Up‑Status konfigurierbar
Kommunikationsparameter
Baudrate: 1200 / 9600 / 19200 / 115200 bps; Parität: Keine oder Gerade; Pumpenadresse: 1–32; Stoppbit: 1 Bit
Baudrate: 1200 / 9600 / 19200 / 115200 bps; Parität: Keine oder Gerade; Pumpenadresse: 1–32; Stoppbit: 1 Bit
Baudrate: 1200 / 9600 / 19200 / 115200 bps; Parität: Keine oder Gerade; Pumpenadresse: 1–32; Stoppbit: 1 Bit
Ausgang
DC 5 V / 100 mA
DC 5 V / 100 mA
DC 5 V / 100 mA
Stromversorgung
DC 24 V / 15 W
DC 24 V / 45 W
DC 24 V / 55 W
Abmessungen (L × B × H)
121 × 102 × 118 mm
143 × 102 × 118 mm
143 × 102 × 118 mm
Montageart
Frontplatten‑ oder Bodenmontage
Frontplatten‑ oder Bodenmontage
Frontplatten‑ oder Bodenmontage
Betriebsbedingungen
Temperatur: 0–40 °C; relative Luftfeuchte < 80 %
Temperatur: 0–40 °C; relative Luftfeuchte < 80 %
Temperatur: 0–40 °C; relative Luftfeuchte < 80 %
Gewicht (ohne Pumpenkopf)
1,29 kg
1,61 kg
1,61 kg
