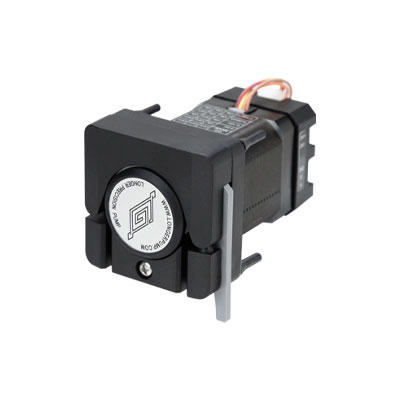

Präzisions-Schlauchpumpe T100-WX10 - 2,5µl/min bis 40ml/min
Hohe Präzision, dank Schrittmotorsteuerung 0,1rpm bis 100rpm
Beschreibung
- Version SC01: Kommunikationssteuerung der Pumpe über RS485‑Schnittstelle mit Unterstützung von Modbus RTU zur einfachen Systemintegration
- Version SE01: Flexible Pumpensteuerung über digitale, analoge und Puls‑Signale für vielseitige Anwendungen und einfache Systemintegration
- Pumpenkopf WX10‑14‑H mit 4 Rollen (optional 8 Rollen) für eine gleichmäßige Förderung mit geringer Pulsation
- Hohe Flexibilität durch Unterstützung verschiedener Schlauchgrößen beim WX10‑14‑H Pumpenkopf (0,8–1,0 mm Wandstärke und bis zu 3,17mm Innendurchmesser.)
- Ab 2,5µl/min bei 0,5 x 0,8mm (ID x WT) Schlauch und 0,1 rpm.
- Bis zu 40ml/min bei 3,0 x 1,0mm (ID x WT) Schlauch und 100 rpm.
Spezifikationen
Parameter
|
T100-SE01 + WX10-14-H
|
T100-SC01 + WX10-14-H
| |
|---|---|---|---|
Pumpendrehzahl
|
0–100 U/min
|
0–100 U/min
| |
Max. Förderrate
|
40 mL/min
|
40 mL/min
| |
Rollen
|
4 / 8
|
4 / 8
| |
Drehzahlauflösung
|
0.1 U/min
|
Modbus RTU: 0,01 U/min Longer OEM-Protokoll: 0,1 U/min |
1 U/min (400 U/min Versionen)
|
Drehrichtungssteuerung
|
Steuerung über Schaltsignal (potentialfreier Kontakt); Trigger-Modus konfigurierbar (Level oder Puls); Standard: Level-Trigger; Kontakt offen = Rechtslauf, Kontakt geschlossen = Linkslauf
|
Steuerung über RS485-Kommunikationsbefehle
| |
Start/Stopp-Steuerung
|
Steuerung über Schaltsignal (potentialfreier Kontakt); Trigger-Modus konfigurierbar (Level oder Puls); Standard: Level-Trigger; Kontakt offen = Start, Kontakt geschlossen = Stopp
|
Steuerung über RS485-Kommunikationsbefehle
| |
Steuerfunktionen
|
–
|
Steuerung von Drehzahl, Start/Stopp, Drehrichtung und Priming-Funktion (Volllast) über Kommunikationsbefehle; Power-Up-Status konfigurierbar
| |
DIP-Schalter – Drehzahleinstellung
|
0–100 U/min; jede DIP-Position entspricht 5 U/min
|
0–100 U/min; jede DIP-Position entspricht 5 U/min
| |
Externe Drehzahlsignale
|
4–20 mA, 0–5 V, 0–10 V, 0–10 kHz; Signal-/Drehzahl-Zuordnung per Kommunikationsbefehl konfigurierbar
|
–
| |
Kommunikationsschnittstelle
|
–
|
RS485
| |
Kommunikationsparameter
|
–
|
Baudrate: 1200 / 9600 / 19200 / 115200 bps; Parität: Keine / Gerade; Pumpenadresse: 1–32; Stoppbit: 1 Bit
| |
Ausgang
|
DC 5 V / 10 mA
|
DC 5 V / 10 mA
| |
Stromversorgung
|
DC 24 V / 8 W
|
DC 24 V / 8 W
| |
Abmessungen (L × B × H)
|
94 × 59 × 67,5 mm
|
94 × 59 × 67.5 mm
| |
Montageart
|
Frontplattenmontage
|
Frontplattenmontage
| |
Betriebsbedingungen
|
Temperatur: 0–40 °C; relative Luftfeuchte < 80 %
|
Temperatur: 0–40 °C; relative Luftfeuchte < 80 %
| |
Gewicht
|
0,47 kg
|
0,47 kg
|

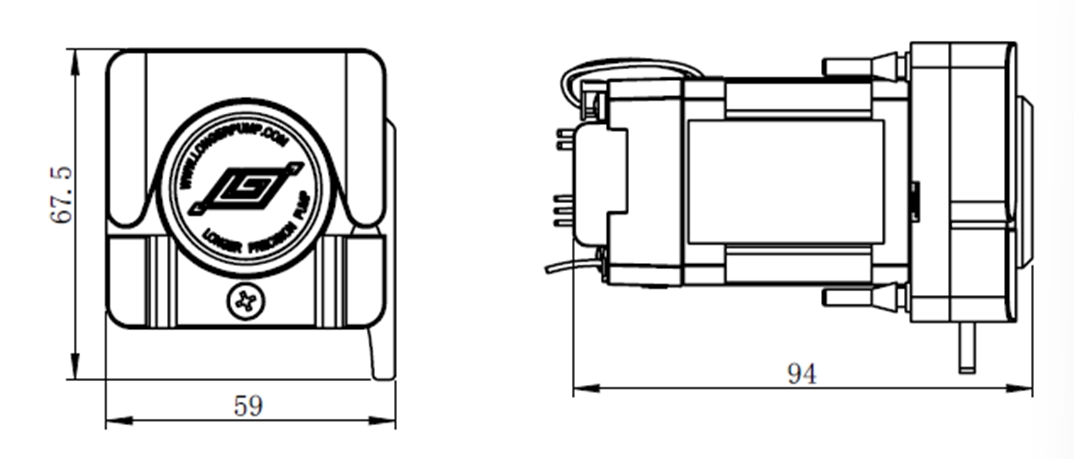

Abmessungen

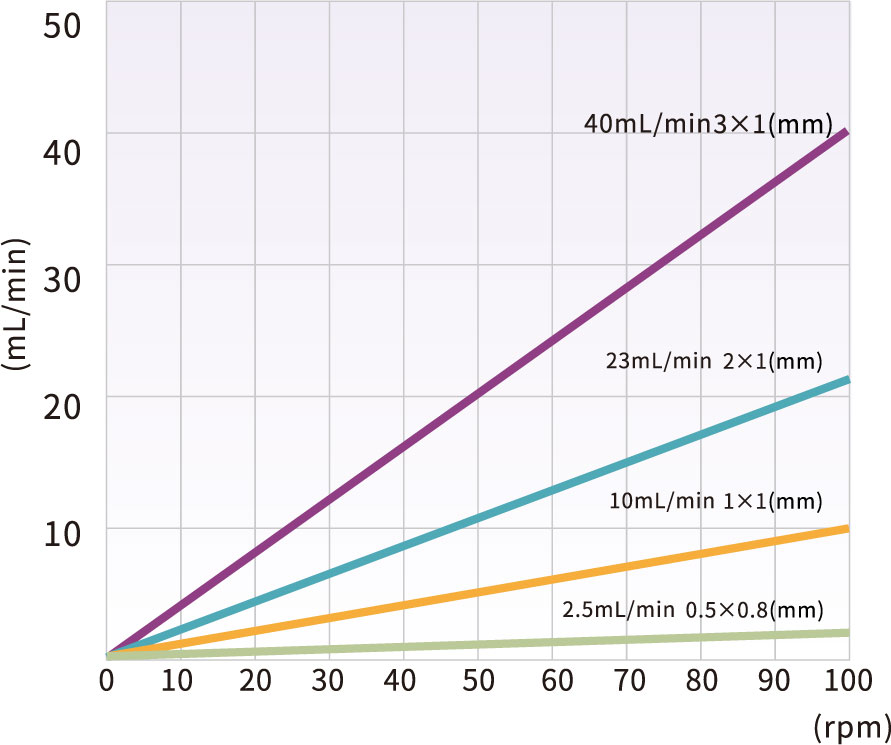

Förderraten
