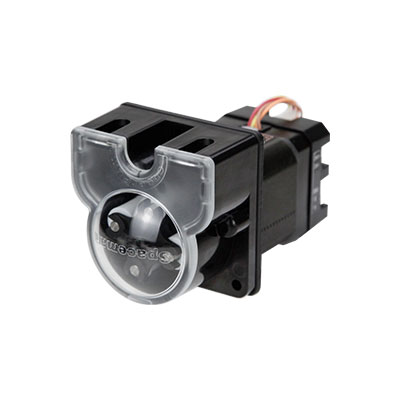

Präzisions-Schlauchpumpe T100-JY15 - 0,118ml/min bis 170ml/min
Hohe Präzision, dank Schrittmotorsteuerung 0,1rpm bis 100rpm
Beschreibung
- Version SC01: Kommunikationssteuerung der Pumpe über RS485-Schnittstelle mit Unterstützung von Modbus RTU zur einfachen Systemintegration
- Version SE01: Flexible Pumpensteuerung über digitale, analoge und Puls-Signale für vielseitige Anwendungen und einfache Systemintegration
- Passende Schläuche:
- 4,8 x 1,6mm (ID x WT)
- 6,4 x 1,6mm (ID x WT)
- Ab 0,118ml/min bei 4,8 x 1,6mm (ID x WT) Schlauch und 0,1 rpm.
- Bis zu 170ml/min bei 6,4 x 1,6mm (ID x WT) Schlauch und 100 rpm.
Spezifikationen
Parameter
|
T100-SE01 + JY15
|
T100-SC01 + JY15
|
|---|---|---|
Pumpendrehzahl
|
0–100 U/min
|
0–100 U/min
|
Max. Förderrate
|
170 mL/min
|
170 mL/min
|
Schlauch
|
4,8mm x 1,6mm (I.D. x W.T.) 6,4mm x 1,6mm (I.D. x W.T.) |
4,8mm x 1,6mm (I.D. x W.T.) 6,4mm x 1,6mm (I.D. x W.T.) |
Drehzahlauflösung
|
0.1 U/min
|
Modbus RTU: 0,01 U/min / Longer OEM-Protokoll: 0.1 U/min
|
Drehrichtungssteuerung
|
Steuerung über Schaltsignal (potentialfreier Kontakt); Trigger-Modus konfigurierbar (Level oder Puls); Standard: Level-Trigger; Kontakt offen = Rechtslauf, Kontakt geschlossen = Linkslauf
|
Steuerung über RS485-Kommunikationsbefehle
|
Start/Stopp-Steuerung
|
Steuerung über Schaltsignal (potentialfreier Kontakt); Trigger-Modus konfigurierbar (Level oder Puls); Standard: Level-Trigger; Kontakt offen = Start, Kontakt geschlossen = Stopp
|
Steuerung über RS485-Kommunikationsbefehle
|
Steuerfunktionen
|
–
|
Steuerung von Drehzahl, Start/Stopp, Drehrichtung und Priming-Funktion (Volllast) über Kommunikationsbefehle; Power-Up-Status konfigurierbar
|
DIP-Schalter – Drehzahleinstellung
|
0–100 U/min; jede DIP-Position entspricht 5 U/min
|
0–100 U/min; jede DIP-Position entspricht 5 U/min
|
Externe Drehzahlsignale
|
4–20 mA, 0–5 V, 0–10 V, 0–10 kHz; Signal-/Drehzahl-Zuordnung per Kommunikationsbefehl konfigurierbar
|
–
|
Kommunikationsschnittstelle
|
–
|
RS485
|
Kommunikationsparameter
|
–
|
Baudrate: 1200 / 9600 / 19200 / 115200 bps; Parität: Keine / Gerade; Pumpenadresse: 1–32; Stoppbit: 1 Bit
|
Ausgang
|
DC 5 V / 10 mA
|
DC 5 V / 10 mA
|
Stromversorgung
|
DC 24 V / 8 W
|
DC 24 V / 8 W
|
Abmessungen (L × B × H)
|
116 × 60 × 61 mm
|
116 × 60 × 61 mm
|
Montageart
|
Frontplattenmontage
|
Frontplattenmontage
|
Betriebsbedingungen
|
Temperatur: 0–40 °C; relative Luftfeuchte < 80 %
|
Temperatur: 0–40 °C; relative Luftfeuchte < 80 %
|
Gewicht
|
0,54 kg
|
0,54 kg
|

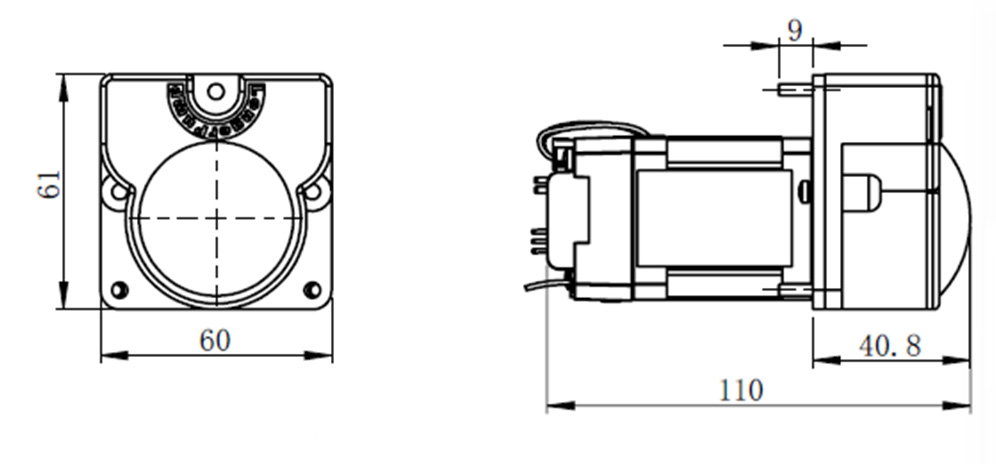

Abmessungen

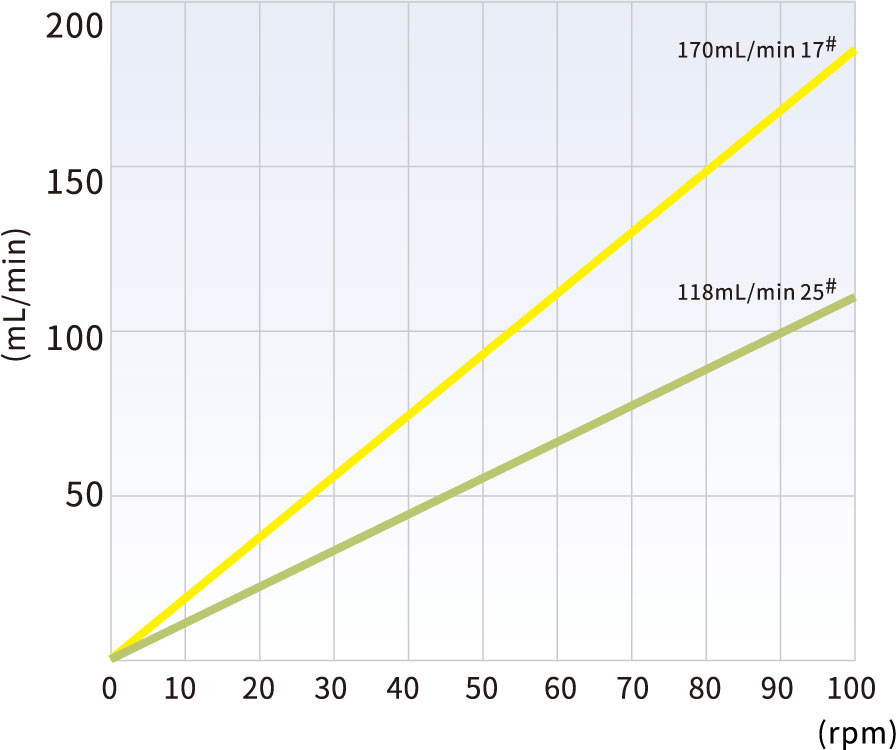

Förderraten
