STV Serie - Mediengetrenntes Magnetventil
Nennweite 1,0 - 1,2mm (DN)
Beschreibung

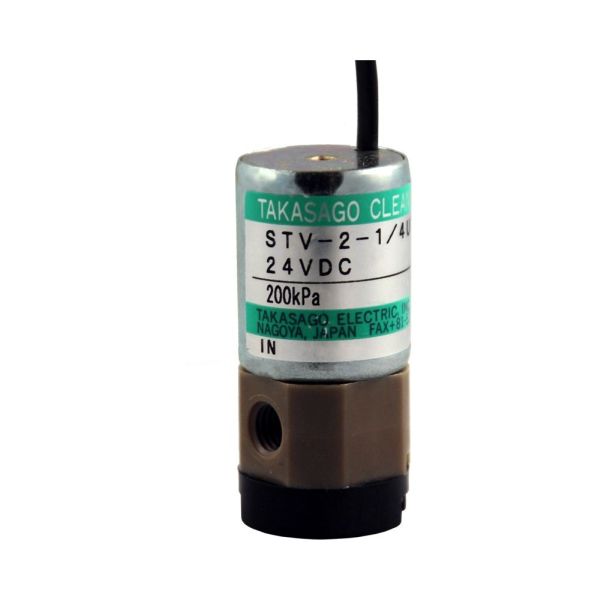

2/2-Wege Magnetventile mit Medientrennung.
Eine große Auswahl an medienberührenden Materialien und Anschlussmöglichkeiten ermöglicht ein breites Einsatzgebiet.
Für diese Serie ist unter anderem eine 2/2-Wege-Version mit Push-In Fittingen verfügbar. Diese Anschlüsse erlauben PTFE oder PFA Schläuche mit einem Außendurchmesser von 2,0 mm.
Spezifikationen
| Typ |
2/2-Wege normal geschlossen 2/2-Wege normal offen |
| Nennweite | 1,0 - 1,2 mm (DN) |

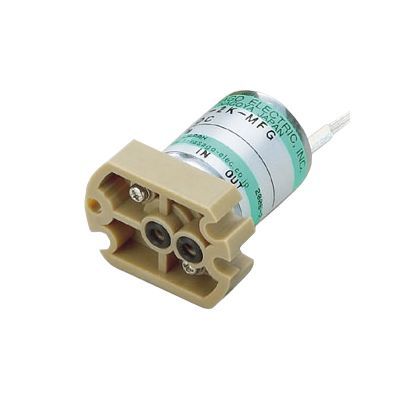

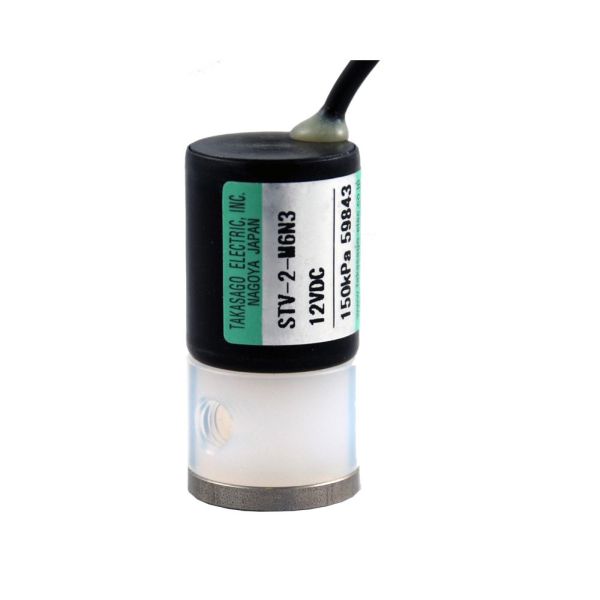

| Anschluss | M6 | 1/4-28UNF | Push-In | Schlauchtüllen | Flansch | Push-In Fittinge (bei 2/2-Wege) |
| Betriebsspannung |
12 VDC | 24 VDC andere Spannungen auf Anfrage |
| Druckbereich |
Eingang: -900 - 2000 mbar Ausgang (NC | NO): 0 - 500 mbar |
| Membranwerkstoff | PTFE |

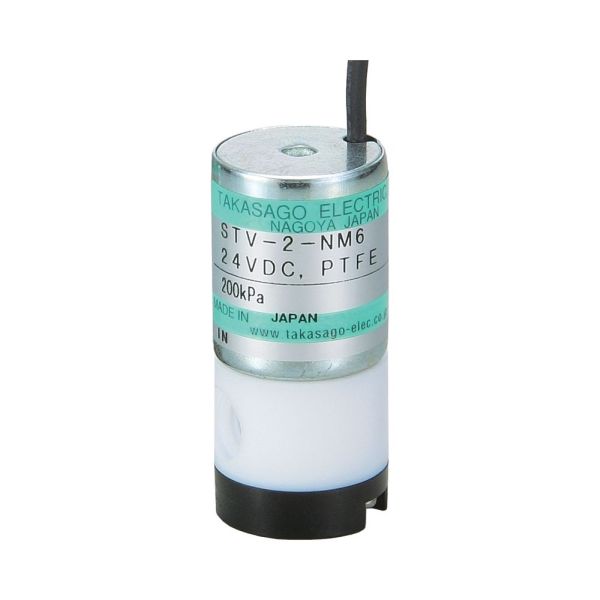

| Gehäusewerkstoff | PEEK | PPS | PTFE | POM |
| Dichtwerkstoff Soft-Seal | PTFE | Perfluoroelastomer (FFKM) | FPM |

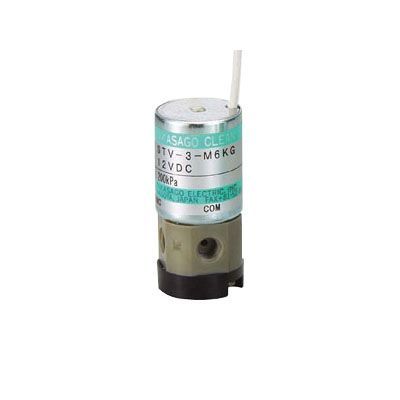

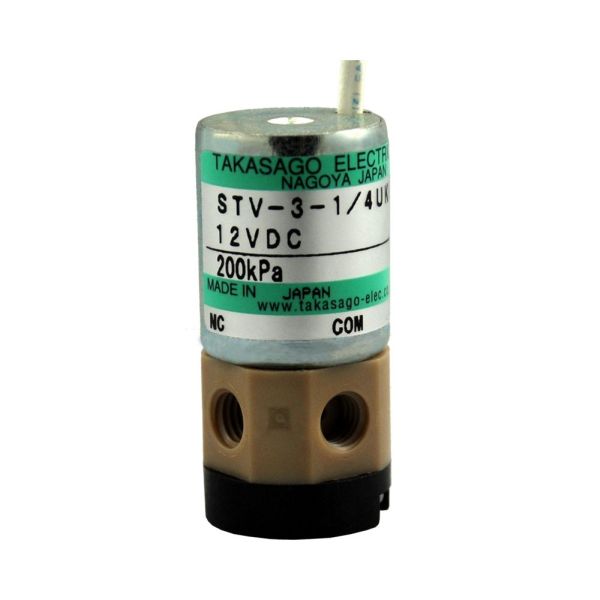

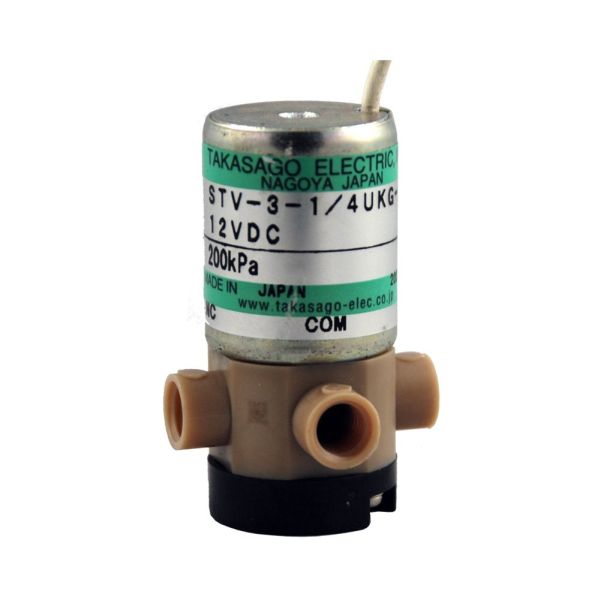

| Weitere medienberührende Materialien | PTFE | Keramik - AL2O3 bei 3/2-Wege |
| Medientemperatur | 0 - 50°C (höhre Temperaturen auf Anfrage) |
| Umgebungstemperatur | 0 - 50°C (höhre Temperaturen auf Anfrage) |
| Leistungsaufnahme |
1,7 - 2,9W (je nach Modell) |
| Betriebsart | 100% ED |
| Einbaulage | Beliebig |
| Medien |
Beständig gegen neutrale und aggressive Flüssigkeiten / Gase (siehe Beständigkeitslisten) |
| Abmessungen | Ø20,0 x 42,5 mm |
Anpassbar an kundenspezifische Anforderungen (Beispielsweise höherer Druckbereich, andere Betriebsart, höherer Temperaturbereich, andere Betriebsspannung, andere Anschlüsse, …)

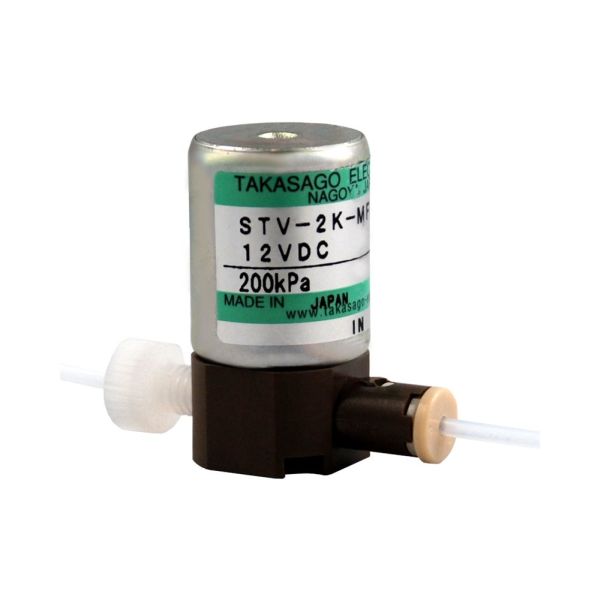

STV Serie Push-In Anschlüsse
Einige Modelle dieser Ventilreihe sind auch mit Push-In Anschlüssen direkt am Ventilkörper verfügbar. Lesen Sie mehr bei den technischen Informationen zu den Push-In Anschlüssen.
Downloads
-
STV Serie Datenblatt 270 KB
