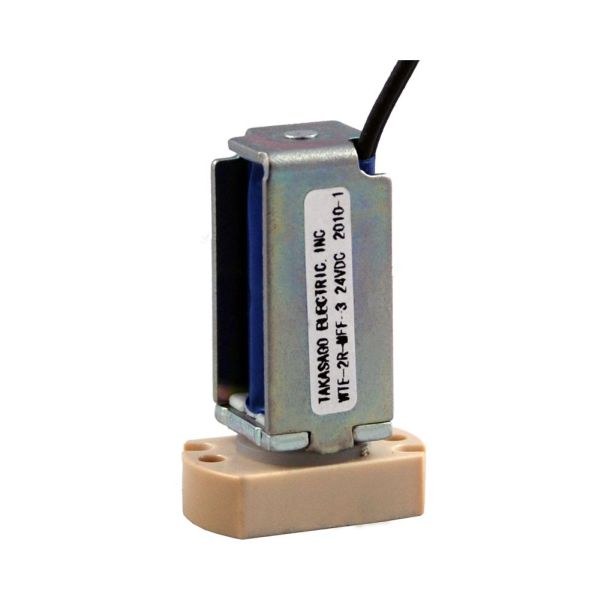

WTE Serie - Mediengetrenntes Magnetventil

Nennweite 0,8mm (DN)

Beschreibung

2/2-Wege und 3/2-Wege Miniatur-Magnetventile mit Medientrennung.

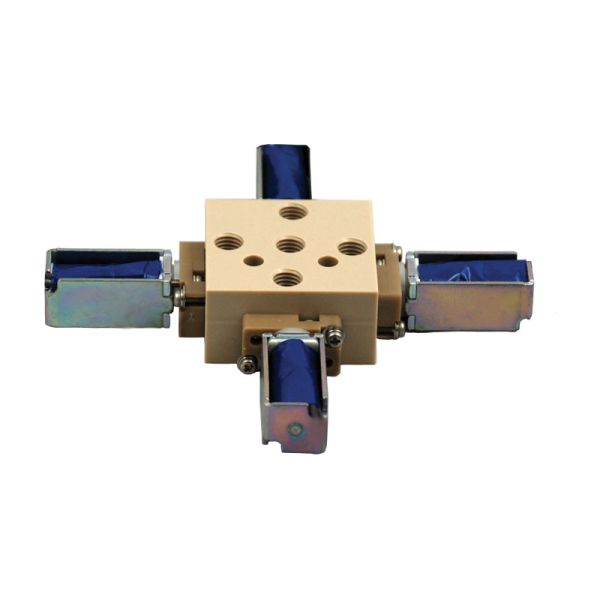

Mit DN 1,0mm und einem Druckbereich von -650mbar bis 1000 mbar am Eingang eignet sich dieses kompakte Isolationsventil speziell auf der Ansaugseite vor der Pumpe. Die kompakte Bauweise ermöglicht kleinste Manifoldlösungen zur Integration in Ihre Anwendung.

Spezifikationen

Typ 2/2-Wege normal geschlossen
3/2-Wege (in Entwicklung)
Nennweite 1,0 mm (DN)
Anschluss Flansch
Betriebsspannung 12 VDC | 24 VDC
(andere Spannungen auf Anfrage)
Druckbereich Eingang: -650 - 1000 mbar
Ausgang: 0 - 100 mbar
Membranwerkstoff PTFE
Gehäusewerkstoff PEEK | PPS
Dichtwerkstoff Perfluoroelastomer (FFKM) | FPM
Medientemperatur 5 - 50°C
Umgebungstemperatur 5 - 50°C
Leistungsaufnahme 1,5W
Betriebsart 100% ED
Einbaulage Beliebig
Medien Beständig gegen neutrale und aggressive Flüssigkeiten / Gase
(siehe Beständigkeitslisten)
Abmessungen 19,0 x 11,0 x 31,3 mm

Anpassbar an kundenspezifische Anforderungen (Beispielsweise höherer Druckbereich, andere Betriebsart, höherer Temperaturbereich, andere Betriebsspannung, andere Anschlüsse, …)
