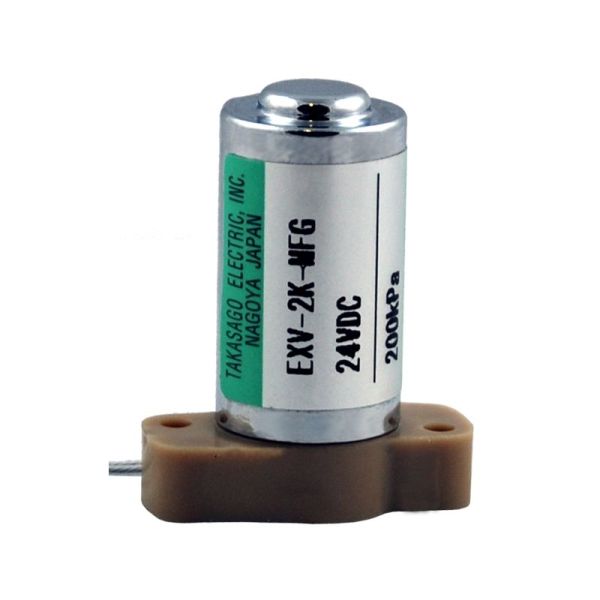

EXV Serie - Mediengetrenntes Magnetventil

Nennweite 1,0mm (DN)

Beschreibung

2/2-Wege Magnetventile mit Medientrennung.

Durch ein geringes Innenvolumen von lediglich 4 μl (Eingang), 25 μl (Ausgang) und einem geringen Nachdrückeffekt (Pumpenvolumen) lassen sich mit dieser Ventilreihe Flüssigkeiten präzise steuern.

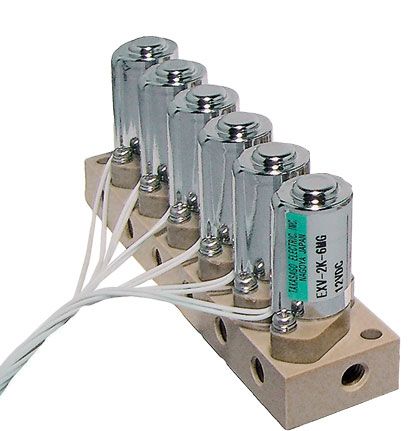

Der Flanschanschluss und die geringe Baugröße ermöglichen eine einfache Integration in kompakte Module.

Spezifikationen

Typ 2/2-Wege normal geschlossen
Nennweite 1,0 mm (DN)
Anschluss Flansch
Betriebsspannung 12 VDC | 24 VDC
andere Spannungen auf Anfrage
Druckbereich Eingang: -200 - 2000 mbar
(Sondermodelle bis 6000mbar)
Ausgang: -500 - 2000 mbar
Membranwerkstoff PTFE
Gehäusewerkstoff PTFE | PCTFE | PEEK | PPS
Dichtwerkstoff Soft-Seal Perfluoroelastomer (FFKM) | FPM
Medientemperatur 0 - 40°C (höhere Temperaturen auf Anfrage)
Umgebungstemperatur 0 - 40°C (höhere Temperaturen auf Anfrage)
Leistungsaufnahme 2,8W
Betriebsart 100% ED
Einbaulage Beliebig
Medien Beständig gegen neutrale und aggressive Flüssigkeiten / Gase
(siehe Beständigkeitslisten)
Abmessungen 14,0 x 25,0 x 31,7 mm

Anpassbar an kundenspezifische Anforderungen (Beispielsweise höherer Druckbereich, andere Betriebsart, höherer Temperaturbereich, andere Betriebsspannung, andere Anschlüsse, …)
