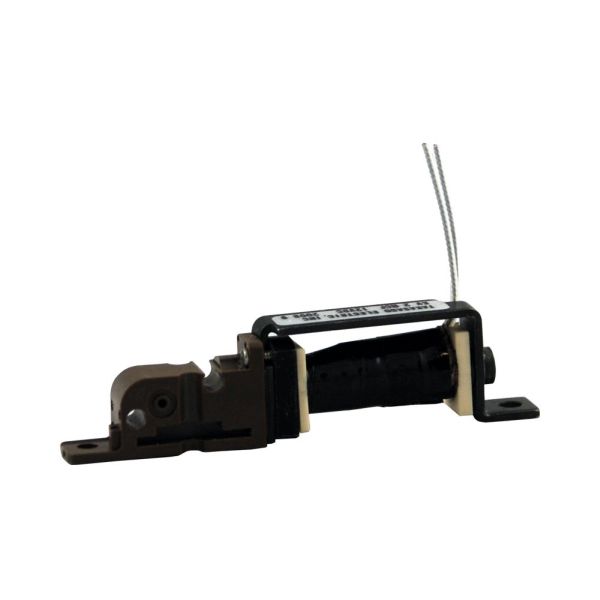

KV Serie - Mediengetrenntes Magnetventil nur 6mm breites Rastermaß

Nennweite 0,8mm (DN)

Beschreibung

2/2-Wege und 3/2-Wege Miniatur-Magnetventile mit Medientrennung.

Mit DN 0,8 mm und einer Breite von nur 6 mm lassen sich diese Ventile in kompakter Bauweise in Reihe integrieren.

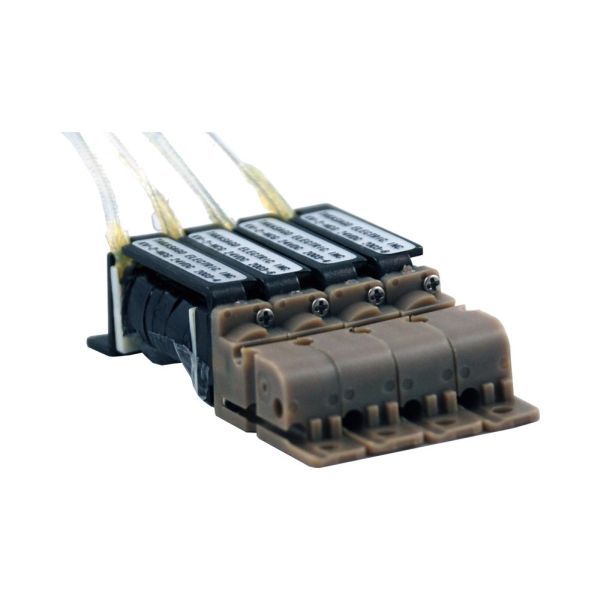

Eine erhebliche Verkürzung des Strömungswegs zwischen den Anschlüssen und eine Reduzierung des Einbauraums wird durch die Integration auf einem Ventilblock ermöglicht.

Das Innenvolumen beträgt nur 10 Mikroliter an den Ein- und Ausgängen.

Spezifikationen

Typ 2/2-Wege normal geschlossen
3/2-Wege
Nennweite 0,8 mm (DN)
Anschluss Flansch
Betriebsspannung 12 VDC | 24 VDC
andere Spannungen auf Anfrage
Druckbereich Eingang: 0 - 1000 mbar
Ausgang (NC, NO): 0 - 500 mbar
Membranwerkstoff Perfluoroelastomer (FFKM) | FPM
Gehäusewerkstoff PEEK | PPS
Medientemperatur 10 - 50°C
Umgebungstemperatur 10 - 40°C
Leistungsaufnahme 1,8W
Betriebsart 100% ED
Einbaulage Beliebig
Medien Beständig gegen neutrale und aggressive Flüssigkeiten / Gase
(siehe Beständigkeitslisten)
Abmessungen
(je nach Modell)
6,0 x 50,0

Anpassbar an kundenspezifische Anforderungen (Beispielsweise höherer Druckbereich, andere Betriebsart, höherer Temperaturbereich, andere Betriebsspannung, andere Anschlüsse, …)
