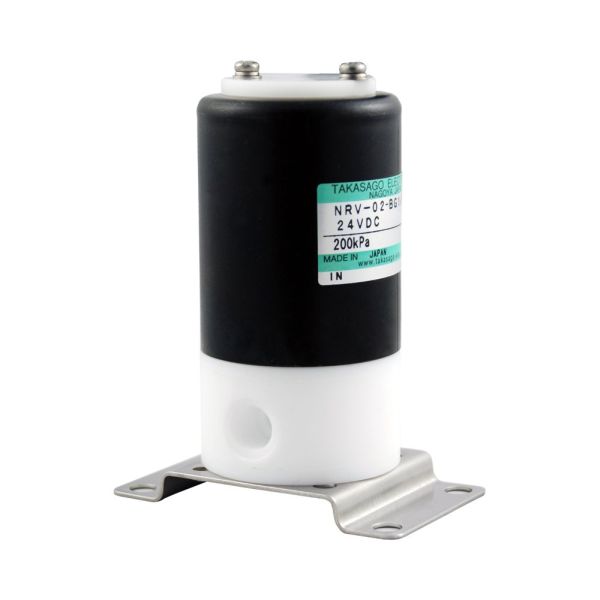

NRV Serie - Mediengetrenntes Magnetventil

Nennweite 4,0 - 6,0mm (DN)

Beschreibung

2/2-Wege und 3/2-Wege Magnetventile mit Medientrennung mit großer Nennweite.

Diese Ventilserie beinhaltet Ausführungen ausschließlich aus PTFE, wodurch sich eine hohe chemische Beständigkeit ergibt.

Spezifikationen

Typ 2/2-Wege normal geschlossen
2/2-Wege normal offen
3/2-Wege
Nennweite 4,0 - 6,0mm (DN)
Anschluss Rc1/8 | Rc1/4 | 1/8-27NPT | 1/4-18NPT
Betriebsspannung 12 VDC | 24 VDC
andere Spannungen auf Anfrage
Druckbereich Eingang: -900 - 2000 mbar
Ausgang (NC | NO): 0 - 500 mbar
Membranwerkstoff PTFE
Gehäusewerkstoff PTFE | PEEK | PPS | HPVC
Dichtwerkstoff Soft-Seal PTFE | Perfluoroelastomer FFKM) | FPM
Weitere medienberührende Materialien PTFE | PCTFE | Keramik - AL2O3 (bei 3/2-Wege)
Medientemperatur 0 - 60°C
5 - 60°C (bei Membran: Perfluoroelastomer FFKM)
Umgebungstemperatur 0 - 60°C
5 - 60°C (bei Membran: Perfluoroelastomer FFKM)
Leistungsaufnahme 5,5 W
Betriebsart 100% ED
Einbaulage Beliebig
Medien Beständig gegen neutrale und aggressive Flüssigkeiten / Gase
(siehe Beständigkeitslisten)
Abmessungen Ø44,0 - 45,0 x 80,0 - 84,0 mm

Anpassbar an kundenspezifische Anforderungen (Beispielsweise höherer Druckbereich, andere Betriebsart, höherer Temperaturbereich, andere Betriebsspannung, andere Anschlüsse, …)
