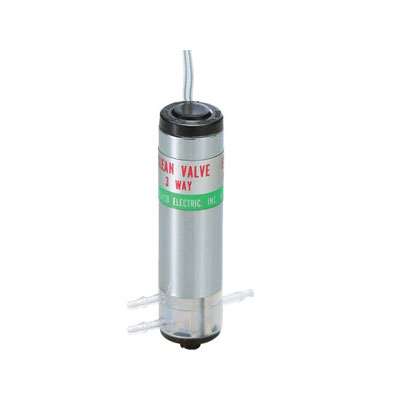

EXAK Serie - Mediengetrenntes Magnetventil mit optimiertem Nachdrückeffekt

Nennweite 0,8mm (DN)

Beschreibung

2/2-Wege und 3/2-Wege Magnetventile mit Medientrennung und optimiertem Nachdrückvolumen (Pumpenvolumen).

Diese Serie ist speziell für sensible Analysenanwendungen entwickelt und zeichnet sich durch einen optimierten Nachdrückeffekt aus. Die Werte liegen bei dieser Ventilreihe hundertmal niedriger als bei Standardventilen.

Nachdrückeffekt / Pumpenvolumen EXAK

Port ON - 1 (µl) OFF - 1 (µl) ON - 2 (µl) OFF - 2 (µl) ON - 3 (µl) OFF - 3 (µl)
COM + 0,002 - 0,015 + 0,002 - 0,015 + 0,002 - 0,015
NC + 0,024 - 0,010 + 0,024 - 0,010 + 0,024 - 0,010
NO + 0,005 - 0,005 + 0,005 - 0,005 + 0,005 - 0,005

Spezifikationen

Typ 2/2-Wege normal geschlossen
2/2-Wege normal offen
3/2-Wege
Nennweite 0,8 mm (DN)
Anschluss M5 | Schlauchtüllen
Betriebsspannung 12 VDC | 24 VDC
andere Spannungen auf Anfrage
Druckbereich Eingang: -400 - 1000 mbar
Ausgang (NC | NO): 0 - 500 mbar
Membranwerkstoff PTFE
Gehäusewerkstoff PFA
Dichtwerkstoff -
Weitere medienberührende Materialien -
Medientemperatur 0 - 60°C
Umgebungstemperatur 0 - 50°C
Leistungsaufnahme 0,94W
Betriebsart 100% ED
Einbaulage Beliebig
Medien Beständig gegen neutrale und aggressive Flüssigkeiten / Gase
(siehe Beständigkeitslisten)
Abmessungen Ø12,0 x 48,1 mm

Anpassbar an kundenspezifische Anforderungen (Beispielsweise höherer Druckbereich, andere Betriebsart, höherer Temperaturbereich, andere Betriebsspannung, andere Anschlüsse, …)
