Sitzventile

mit 3 und 4 Anschlüssen, IP 67 und auch bistabil.

Geringe Leckage durch optimiertes Design

Durch Optimierung der Feder, der Schaltkräfte und der Dichtungen bieten diese Ventile eine sehr geringe Leckagespezifikation. Im Standard liegen die Leckagewerte bei maximal 4ccm @6,9 bar (100 PSI). Für kundenspezifische Anwendungen kann dies weiter optimiert werden, so dass solche Lösungen auch beispielsweise Einsatz in Leckagetestern finden.

Durch die Druckausgeglichenheit auf allen Anschlüssen werden diese Ventile auch von Druckschwankungen nicht beeinflusst und bieten eine hohe Stabilität.

Bei der hier gezeigten Ventileinheit aus HK5 Ventilen wurden Leckagewerte von einem Druckverlust von 0,069 bar (1 PSI) bei 6,9bar (100 PSI) über 5 Minuten gewährleistet.

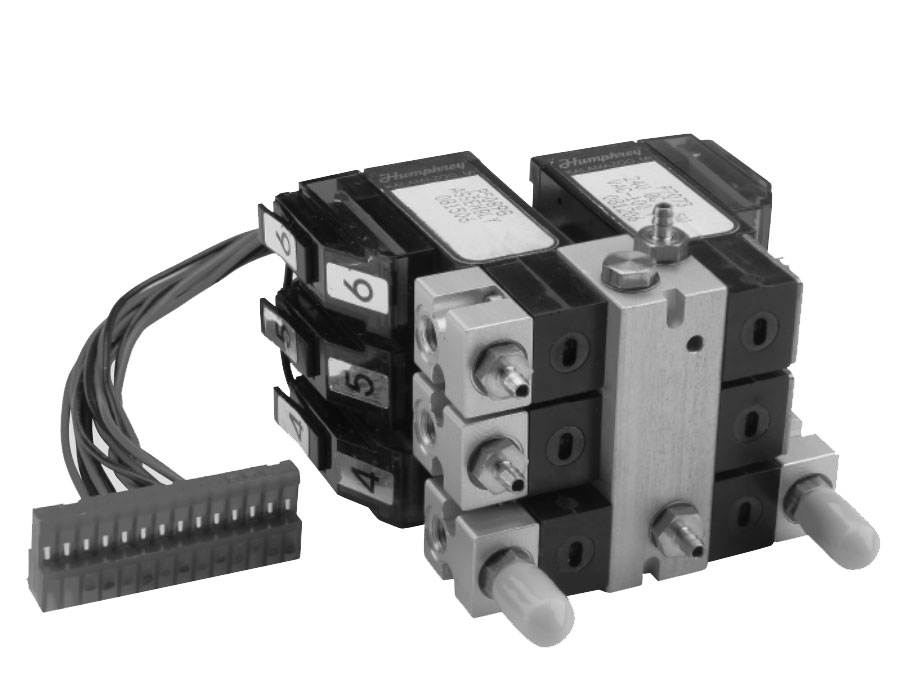

Geringe Leckage Manifold HK5

1. 3-Wege Ventile HK5
2. Eingangsdruck
3. Ausgang
4. Eingang
5. Zum Differenzdruck
6. Wandler
7. Hochdruck zum Wandler
8. Kabelstecker

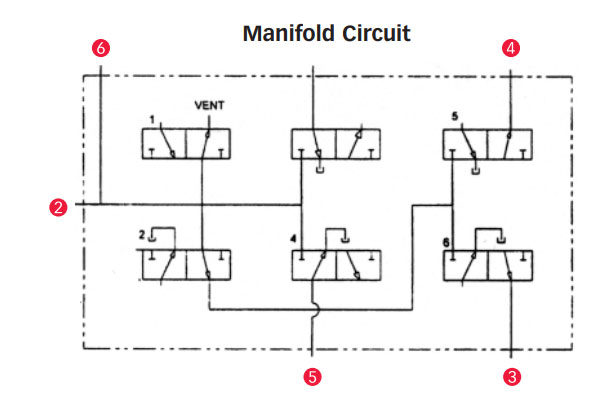

Geringe Leckage Modul HK5 Schema

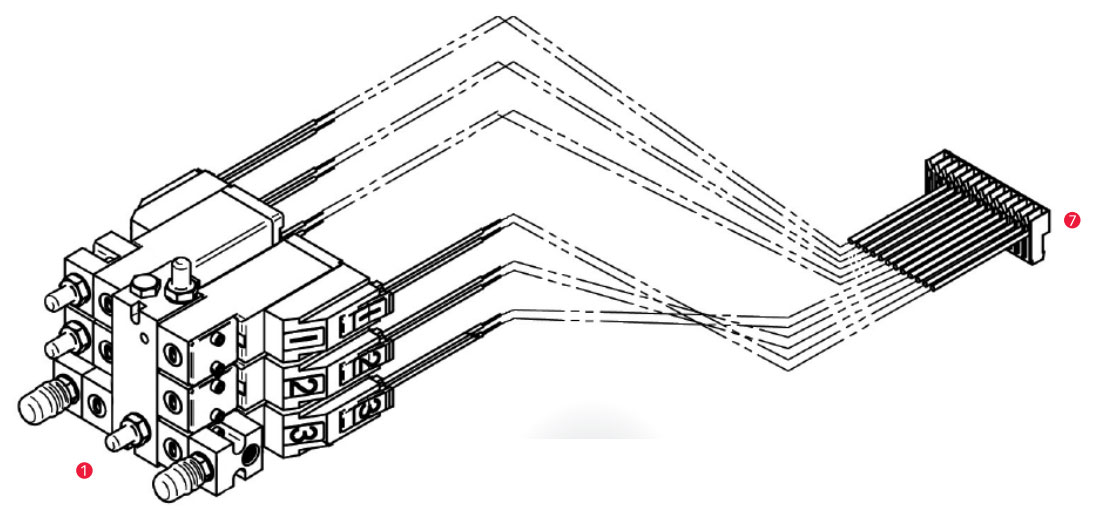

Geringe Leckage Modul HK5 Zeichnung
