PFH‑Serie Hochpräzisions‑Pumpenköpfe | Präzises Dosieren ab 30 µL
Hochpräzise Peristaltik‑Pumpenköpfe für Mikro‑ und Medium‑Volume‑Dosierung.
Beschreibung
Die dPOFLEX® PFH‑Serie umfasst Hochpräzisions‑Peristaltik‑ Pumpenköpfe für präzise Dosieranwendungen in Labor, Biopharma, Diagnostik und industrieller Automation. Die Serie deckt sowohl Mikro‑Volumen‑Dosierung als auch Medium‑Volume‑Dosierung ab und eignet sich ideal für reproduzierbare Dosierprozesse mit hoher Genauigkeit.
Ein zentrales Merkmal der PFH‑Serie ist die Zweikanal-Phasenkompensation, die eine deutlich reduzierte Pulsation ermöglicht. Dadurch werden gleichmäßige Volumenströme erzielt und eine Dosiergenauigkeit besser als ±1 % erreicht – auch bei sehr kleinen Dosiermengen.
Alle Pumpenköpfe der PFH‑Serie verfügen über ein eloxiertes Aluminiumgehäuse, das einen sehr guten Korrosionsschutz bietet und für den Dauerbetrieb ausgelegt ist.

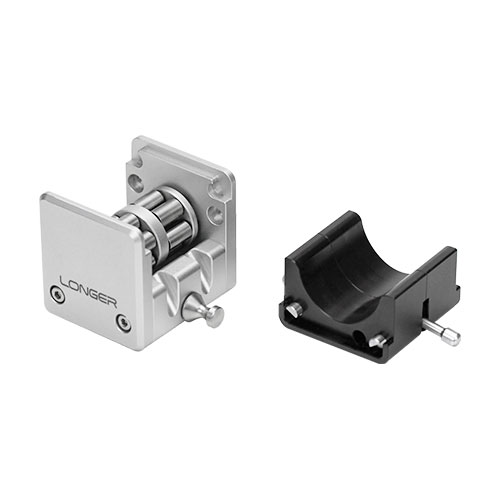

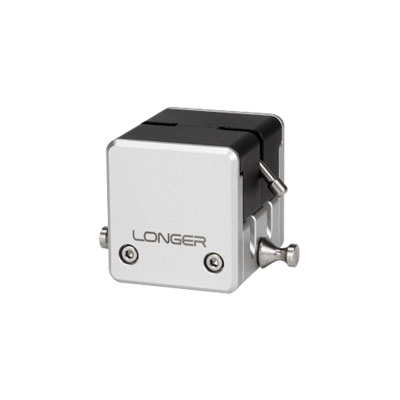

PFH01 – Hochpräzisions‑Dosierung ab 30 µL
Der Pumpenkopf PFH01 ist speziell für die hochpräzise Dosierung kleinster Volumina ausgelegt. Er ermöglicht:
- präzises Dosieren ab 30 µL mit ±1 % Genauigkeit
- sehr geringe Pulsation
- maximale Förderleistung bis 159 ml/min
Durch die kompakte Bauform eignet sich der PFH01 sowohl für eigenständige Tisch‑Dosiersysteme als auch für die Integration in halb‑ oder vollautomatische Anlagen.

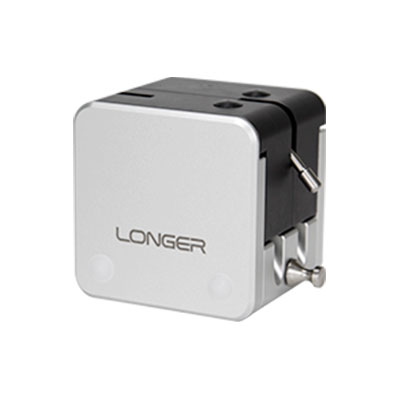

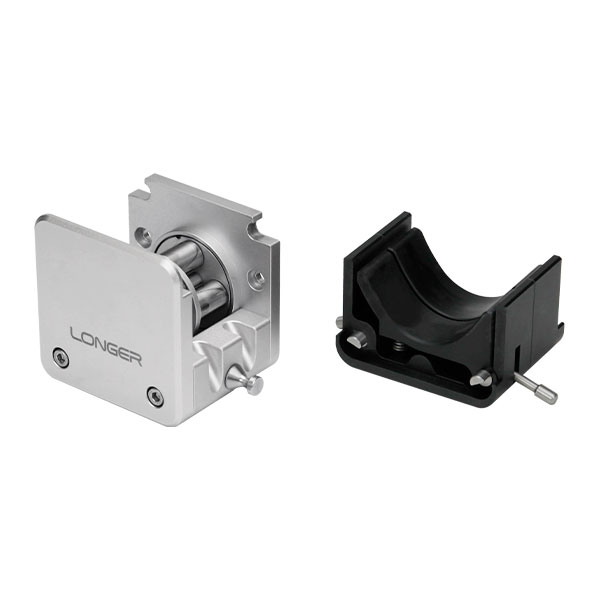

PFH02 – Hochpräzise Dosierung im Medium‑Volume‑Bereich
Der PFH02 erweitert die PFH‑Serie für mittlere Dosiermengen und bietet:
- präzise Dosierung mit ±1 % Genauigkeit
- maximale Förderleistung bis 1178 ml/min
- stabile Förderung bei höheren Durchflussraten
Er ist ideal für Anwendungen, bei denen höhere Volumenleistungen mit konstant hoher Dosierpräzision gefordert sind.
Spezifiktionen
Parameter
|
PFH02
|
PFH01
|
|---|---|---|
Max. Förderleistung (Einzelkanal)
|
1178 ml/min
|
159 ml/min
|
Drehzahl
|
≤ 450 U/min
|
≤ 350 U/min
|
Anzahl der Kanäle
|
1
|
1
|
Rollenanzahl
|
8 (2 x 4 Rollen - phasenversetzt)
|
12 (2 x 6 Rollen - phasenversetzt)
|
Stapelbar
|
Nein
|
Nein
|
Gehäusematerial
|
Eloxiertes Aluminium
|
Eloxiertes Aluminium
|
Rollenmaterial
|
Edelstahl
|
Edelstahl
|
Gewicht
|
1,6 kg
|
0,51 kg
|

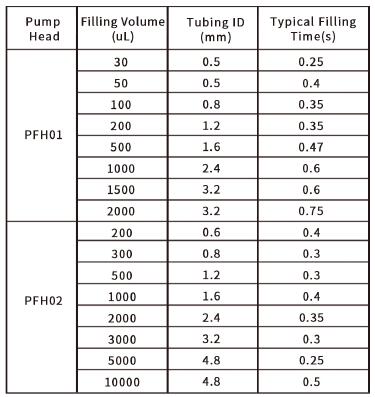

Passende Schläuche
Modell
|
Drehzahl (U/min)
|
Schlauch‑ID (mm)
|
Max. Förderrate (mL/min)
|
Empfohlene Dosiermenge (Genauigkeit ≤ ±1%)
|
Max. Dosiermenge pro Sekunde
|
Empf. Dosiernadel‑ID (mm)
|
|---|---|---|---|---|---|---|
PFH02
|
≤450
|
0,6
|
27
|
0,2 mL
|
0,42 mL
|
0,6
|
PFH02
|
≤450
|
0,8
|
66
|
0,4 mL
|
1,03 mL
|
0,6
|
PFH02
|
≤450
|
1,2
|
114
|
0,5 mL
|
1,78 mL
|
1,0
|
PFH02
|
≤450
|
1,6
|
147
|
0,8 mL
|
2,29 mL
|
1,0 oder 1,6
|
PFH02
|
≤450
|
2,4
|
371
|
1,16 mL
|
5,77 mL
|
1,6
|
PFH02
|
≤450
|
3,2
|
566
|
2,15 mL
|
8,80 mL
|
1,6 oder 3,2
|
PFH02
|
≤450
|
4,8
|
1178
|
3,0 mL
|
18,28 mL
|
3,2 oder 4,5
|
PFH01
|
≤350
|
0,5
|
7
|
30 µL
|
118 µL
|
0,3 oder 0,6
|
PFH01
|
≤350
|
0,8
|
17
|
42 µL
|
269 µL
|
0,6
|
PFH01
|
≤350
|
1,2
|
34
|
90 µL
|
534 µL
|
1,0
|
PFH01
|
≤350
|
1,6
|
63
|
132 µL
|
987 µL
|
1,0 oder 1,6
|
PFH01
|
≤350
|
2,4
|
104
|
400 µL
|
1,6 mL
|
1,6
|
PFH01
|
≤350
|
3,2
|
159
|
760 µL
|
2,47 mL
|
1,6 oder 3,2
|
Förderkurven

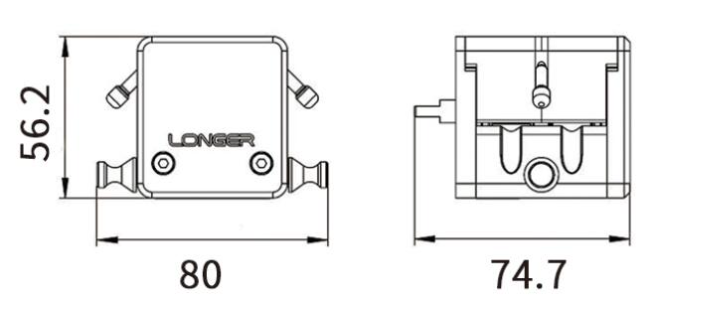

Abmessungen
