GM-Serie Mini-Labor-Schlauchpumpen
Kompakte Schlauchpumpen mit unterschiedlichen Drehzahlstufen, breitem Regelbereich und vielseitigen Pumpenköpfen für präzise Förder‑ und Dosieraufgaben.
Beschreibung
Die GMX00 Serie Mini‑Schlauchpumpen deckt ein breites Spektrum an Labor‑Anwendungen ab und bietet maximale Flexibilität durch verschiedene Drehzahlklassen, große Regelbereiche und kompatible Pumpenköpfe. Die Serie umfasst kompakte Modelle für einfache Dosieraufgaben ebenso wie leistungsstärkere Varianten für höhere Förderströme und anspruchsvolle Prozesse.
Dank der fein auflösenden Drehzahlregelung, kontinuierlicher- und Timer‑Betriebsarten sowie vielfältiger Steuerungsoptionen lassen sich die GMX00 Pumpen sowohl als Stand‑alone‑Lösung als auch in Automatisierungs‑ und Gerätesysteme integrieren.
- Kompakte Bauform für Labor‑Anwendungen
- Großer Drehzahl‑ und Regelbereich (bis 40.000:1 je nach Modell)
- Kontinuierlicher‑ und Timer‑Modus für flexible Anwendungen
- Leiser Betrieb für sensible Laborumgebungen
- Verschiedene Steuerungsmöglichkeiten: Tastatur, Fußschalter, externe Signale, RS485 / Modbus RTU
- Hohe Medienflexibilität durch unterschiedliche Schlauch‑ und Pumpenkopfoptionen
Spezifikationen Pumpenantrieb
Drehzahlbereich
|
0–100 U/min bis 0–400 U/min (je nach Modell)
|
Drehzahlauflösung
|
0,01 U/min (<10 U/min); 0,1 U/min (10–<100 U/min); 1 U/min (≥100 U/min)
|
Display
|
LCD zur Anzeige von Drehzahl, Laufrichtung, Zeit, Start/Stopp‑Status, Betriebs‑ und Steuerungsmodus
|
Drehrichtung
|
Rechts‑ oder Linkslauf, während des Betriebs umschaltbar
|
Betriebsarten
|
Kontinuierlicher Betrieb oder Timer‑Modus
|
Steuerungsarten
|
Tastatur‑, Fußschalter‑, externe Signal‑ oder Kommunikationssteuerung
|
Tastatursteuerung
|
Parametereinstellung und Pumpensteuerung (Start/Stopp, Drehrichtung, Priming, Drehzahl, Betriebsmodus, Steuerungsmodus, Timer, Kommunikationsparameter) (je nach Modell) |
Externe Steuerung (Modellabhängig) |
Start/Stopp: Schaltsignal, Level‑ oder Puls‑Trigger Richtungssteuerung: Schaltsignal, Level‑ oder Puls‑Trigger Drehzahlsteuerung: 4–20 mA / 0–5 V / 0–10 V / 0–10 kHz (Drehzahlbereich konfigurierbar) |
KommunikationssteuerungExterne Steuerung (Modellabhängig) |
RS485‑Schnittstelle, Modbus RTU und Longer OEM‑Protokoll
|
Fußschaltersteuerung
|
Start/Stopp über Fußschalter
|
Timer‑Funktion
|
Pumpenstart und ‑stopp nach eingestellter Zeit (0,1 s – 999 h)
|
Laufzeit‑Zähler
|
Automatische Aufzeichnung der Laufzeit im Dauerbetrieb, kumulierbar (0,1 s – 999 h)
|
Tastatursperre
|
Schutz vor Fehlbedienung
|
Pumpenstatus beim Einschalten
|
Timer‑Modus: Stopp Dauerbetrieb: Stopp (Standard), letzter Zustand per Kommunikationsbefehl einstellbar |
Parameterspeicher
|
Lauf‑ und Systemparameter bleiben nach Spannungsverlust erhalten
|
Priming‑Funktion
|
Schnelles Befüllen oder Entleeren mit maximaler Drehzahl
|
Netzteil (Adapter)
|
AC 100–240 V, 50/60 Hz
|
Stromversorgung Pumpe
|
DC 24 V / 8 W - 30 W (je nach Modell) |
Betriebsbedingungen
|
Umgebungstemperatur: 0–40 °C; relative Luftfeuchte < 80 %
|
Schutzart
|
IP31
|
Pumpenköpfe
Die GMX00 Serie ist mit verschiedenen Schlauchpumpenköpfen kompatibel und ermöglicht damit eine flexible Anpassung an Medium, Durchfluss und Anwendung:
- BPH01 (Flip‑Type) – einfacher Schlauchwechsel
- WX10‑Serie – kompakt mit 4 Rollen
- DG‑Pumpenköpfe – Mehrrollen‑ und Mehrkanal‑Varianten mit 6 oder 10 Rollen
- YZ‑Pumpenköpfe – vielfältige Schlauchdimensionen und hohe Fördermengen
So lassen sich Förderbereich, Pulsation, Schlauchgröße und Kanalanzahl optimal auf die jeweilige Anwendung abstimmen.
Pumpenkopf
|
Max. Drehzahl
|
Anzahl Rollen
|
Anzahl Kanäle
|
Pumpenkopfmaterial
|
Schlauch
|
Max. Förderrate (mL/min)
|
|---|---|---|---|---|---|---|

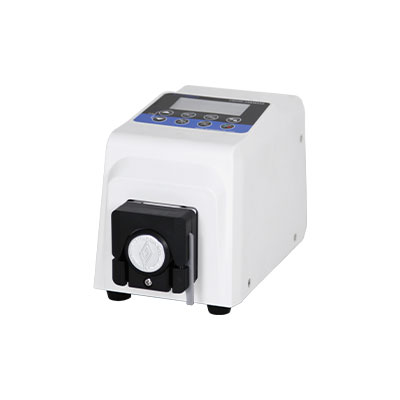

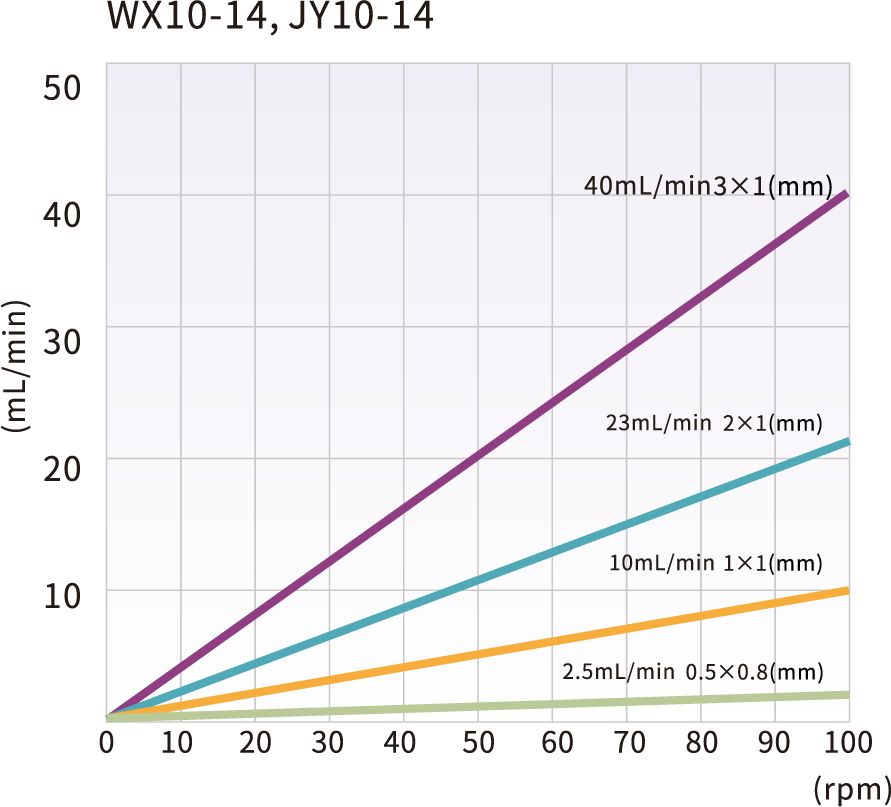

WX10
|
≤ 100 U/min
|
4
|
1
|
Gehäuse: ABS Rollen: POM |
ID ≤ 3,17 mm Wandstärke: 0,8–1 mm |
40
|

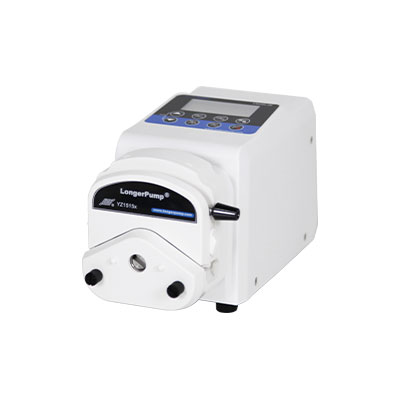

YZ1515x
|
≤ 200 U/min
|
3
|
1
|
Gehäuse: PESU oder PPS Rollen: Edelstahl |
13#, 14#, 19#, 16#, 25#, 17#, 18#
|
760
|
YZ2515x
|
≤ 200 U/min
|
3
|
1
|
Rollen: Edelstahl
|
15#, 24#
|
540
|
DG‑1 (6 Rollen)
|
≤ 100 U/min
|
6
|
1
|
Kassette: POM oder PVDF Rollen: Edelstahl |
ID ≤ 3,17 mm Wandstärke: 0,8–1 mm |
48 (Einkanal)
|
DG‑1 (10 Rollen)
|
≤ 100 U/min
|
10
|
1
|
Kassette: POM oder PVDF Rollen: Edelstahl |
ID ≤ 3,17 mm Wandstärke: 0,8–1 mm |
32 (Einkanal)
|
DG‑2 (6 Rollen)
|
≤ 200 U/min
|
6
|
2
|
Kassette: POM oder PVDF Rollen: Edelstahl |
ID ≤ 3,17 mm Wandstärke: 0,8–1 mm |
48 (pro Kanal)
|
DG‑2 (10 Rollen)
|
≤ 200 U/min
|
10
|
2
|
Kassette: POM oder PVDF Rollen: Edelstahl |
ID ≤ 3,17 mm Wandstärke: 0,8–1 mm |
32 (pro Kanal)
|
YZ1515x
|
≤ 400 U/min
|
3
|
1
|
Gehäuse: PESU oder PPS Rollen: Edelstahl |
13#, 14#, 19#, 16#, 25#, 17#, 18#
|
1520
|
YZ2515x
|
≤ 400 U/min
|
3
|
1
|
Gehäuse: PESU oder PPS Rollen: Edelstahl |
15#, 24#
|
1120
|

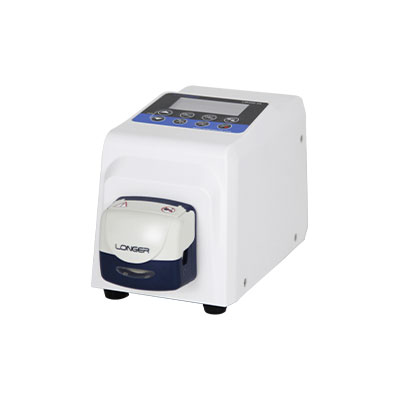

BPH01
|
≤ 200 U/min
|
4
|
1
|
Gehäuse: IXEF Rollen: PA6 + MOS₂ |
13#, 14#, 19#, 16#, 25#
|
170
|
BPH01
|
≤ 400 U/min
|
4
|
1
|
Gehäuse: IXEF Rollen: PA6 + MOS₂ |
13#, 14#, 19#, 16#, 25#
|
340
|
Downloads
GMX00-2B Datenblatt 2 MB
