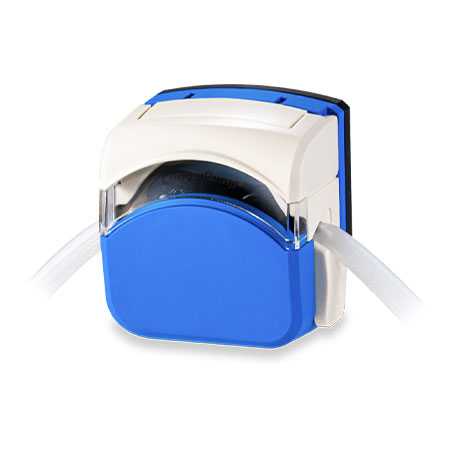

FG Peristaltik‑Pumpenköpfe – mit Klappdeckel & bis 2400 mL/min

Mit federbelasteten Schlauchklemmung und Klappdeckel für besonders schnelles und komfortables Wechseln der Schläuche.

Beschreibung

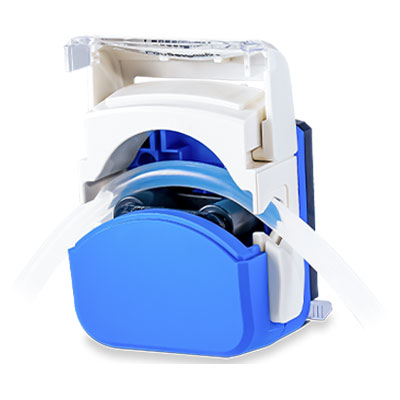

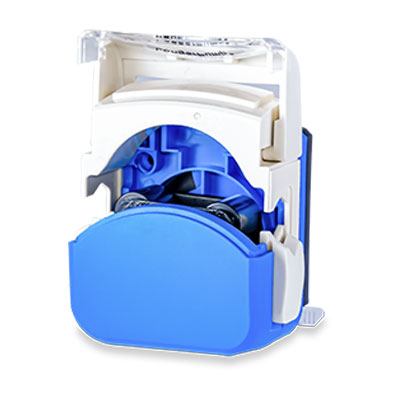

Die Peristaltik‑Pumpenköpfe der FG‑Serie sind kompakte, einkanalige Pumpenköpfe, die speziell für OEM‑Anwendungen und platzkritische Systeme entwickelt wurden. Ihre kompakte Bauform sowie das ansprechende Design machen sie ideal für vielseitige Integrationslösungen. Ein zentrales Merkmal der FG‑Serie ist das innovative Klappdeckel‑Design, das ein besonders schnelles und komfortables Einlegen sowie Wechseln der Schläuche ermöglicht. Durch das transparente Sichtfenster im Klappdeckel lässt sich der Betriebszustand jederzeit einfach überwachen.

Die Pumpenköpfe sind mit einer federbelasteten Schlauchklemmung ausgestattet, die unterschiedliche Schlauchgrößen automatisch sicher fixiert. Das robuste IXEF‑Gehäuse in Kombination mit PA6‑Rollen sorgt für eine stabile Förderung und zuverlässige Performance.

Der FG15 nutzt Schläuche mit einer Wandstärke von 1,6 mm und erreicht eine maximale Förderleistung von bis zu 2400 mL/min.

Der FG25 ist für Schläuche mit einer Wandstärke von 2,4 mm ausgelegt und erzielt Förderleistungen von bis zu 2200 mL/min. Die größere Wandstärke bietet eine erhöhte mechanische Stabilität, verbesserte Druckbeständigkeit und eine längere Schlauchlebensdauer, insbesondere im Dauerbetrieb oder bei mechanisch anspruchsvolleren Anwendungen.

Spezifiktionen

Parameter	FG15	FG25
Schlauch WT (mm)	1,6	2,4
Drehzahlbereich (U/min)	≤600rpm	≤600rpm
Rollenanzahl	3	3
Stapelbar	Nein	Nein
Anzahl Kanäle	1	1
Rollenmaterial	PA6	PA6
Gehäusematerial	IXEF	IXEF
Gewicht (kg)	0,28	0,28

Passende Schläuche

Pumpenkopf	Rollenanzahl	Schlauchgrößen	Schlauch-ID (mm)	Schlauch-WT (mm)	max. Förderrate @600 U/min (ml/min)
FG15-13	3	13#14#19#16# 25#17#18#	0,8 - 7,9	1,6	2400
FG25-13	6	15# 24#	4,8 - 6,4	2,4	2200

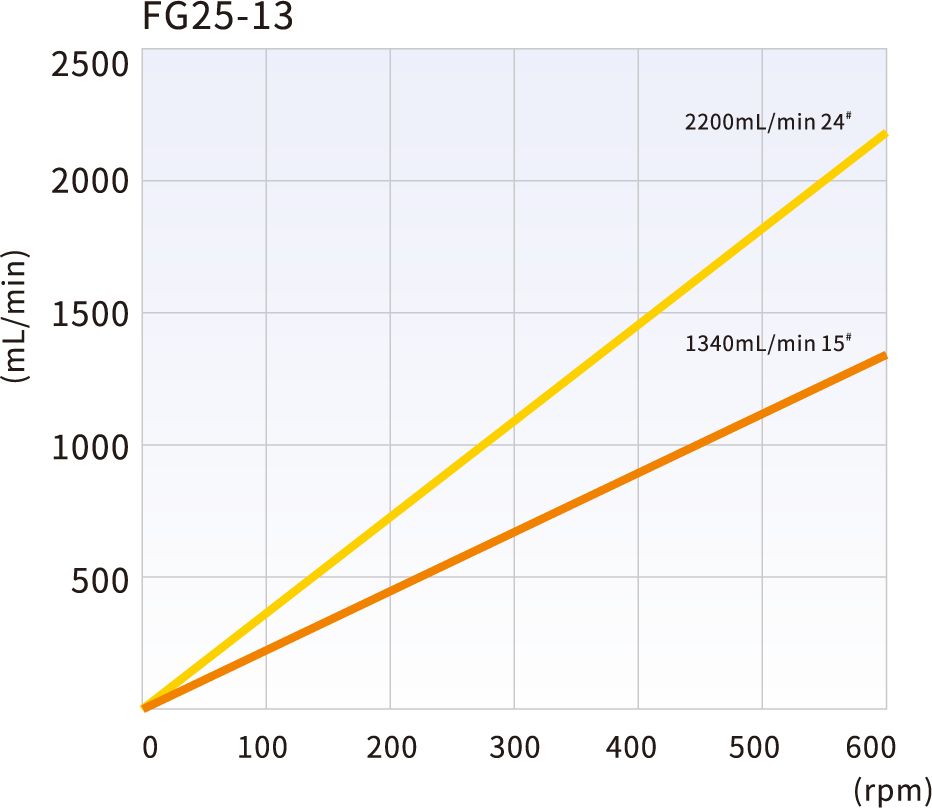

Förderkurven

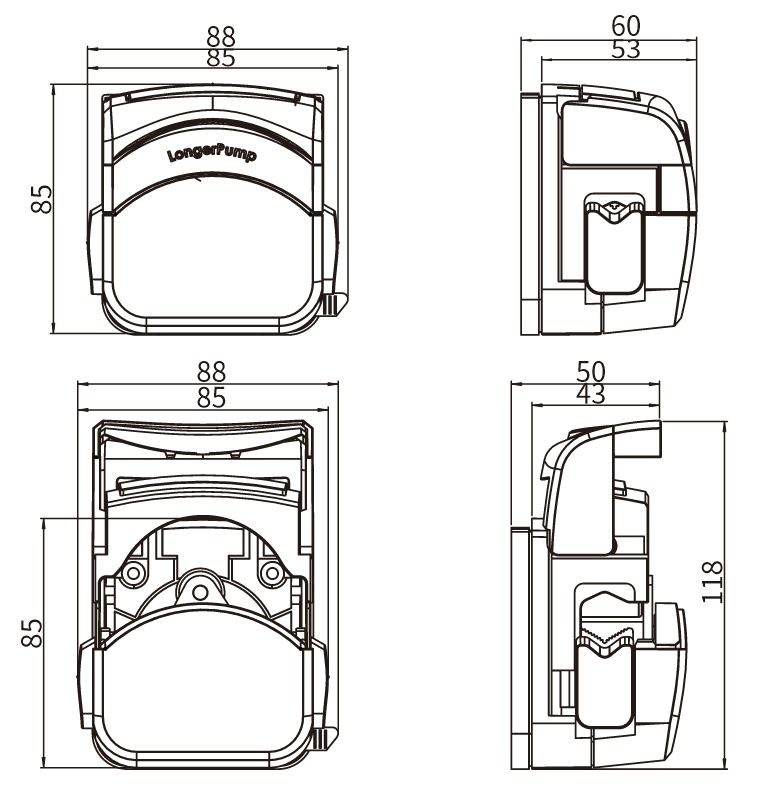

Abmessungen

Downloads

FG-Serie Datenblatt 3 MB
