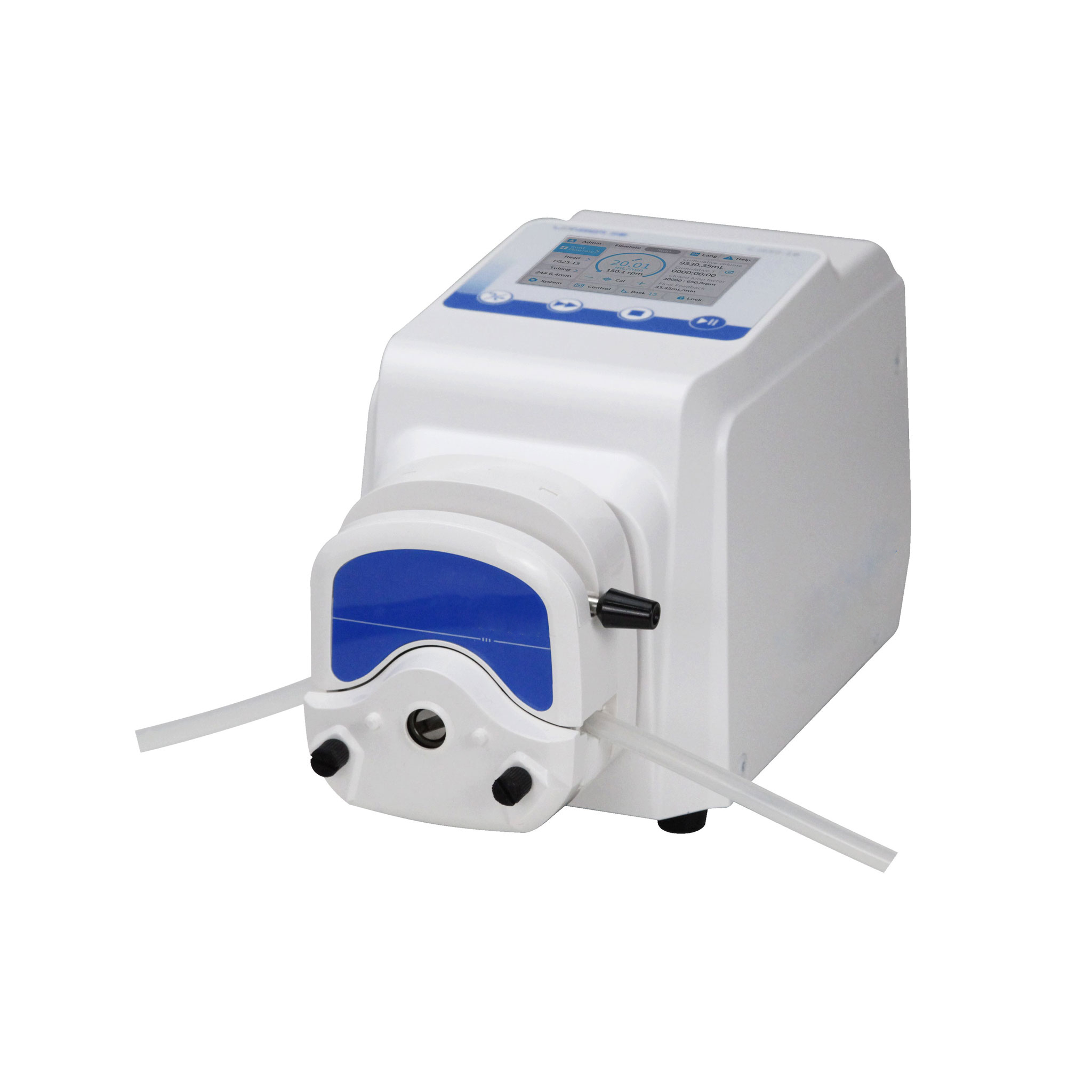

GF-Serie Schlauchpumpen mit intelligenter Volumenstromregelung
Intelligente Schlauchpumpen mit Flow-Control, Kalibrierung und Closed-Loop-Regelung
Beschreibung
Die GF-Serie kombiniert die Vorteile einer leistungsstarken Schlauchpumpe mit einer präzisen Volumenstromsteuerung. Im Gegensatz zu klassischen drehzahlgeregelten Pumpen kann bei der GF-Serie direkt ein gewünschter Volumenstrom oder ein definiertes Dosiervolumen vorgegeben werden. Dadurch eignet sie sich ideal für präzise Dosier-, Labor- und Automatisierungsanwendungen.
- Präzise Volumenstromregelung von 0,15 µL/min bis 3.250 mL/min
- Direkte Vorgabe von Volumenstrom und Dosiervolumen
- Drei farbcodierte Betriebsarten für intuitive Bedienung
- Automatische Durchfluss- und Volumenkalibrierung
- Optionaler Closed-Loop-Betrieb mit externem Flowmeter
- Bis zu 65.000:1 Regelverhältnis und ±0,1 % Drehzahlgenauigkeit
- Touchscreen-Bedienung mit 3,5"-Farbdisplay
- RS485-Schnittstelle mit Modbus RTU und Longer OEM-Protokoll
- Analoge und digitale Steuerung über 0-5 V, 0-10 V, 4-20 mA und 0-10 kHz
- Förderleistungen bis 3.250 mL/min bei kompakter Bauform
- Dreistufige Benutzerverwaltung und Tastensperre für sicheren Betrieb
Präzise Dosierung statt reiner Drehzahlregelung
Die GF-Serie erweitert die Funktionen der GS-Serie um eine direkte Volumenstrom- und Volumenvorgabe. Neben dem kontinuierlichen Betrieb und der zeitgesteuerten Dosierung steht zusätzlich ein Volumenmodus zur Verfügung, mit dem definierte Flüssigkeitsmengen präzise abgefüllt werden können. In Verbindung mit einem optionalen Durchflussmesser ermöglicht die GF-Serie zudem eine automatische Kalibrierung und Closed-Loop-Regelung für maximale Dosiergenauigkeit.
Präzise Dosierung mit drei Betriebsarten
Die GF-Serie verfügt über einen intuitiven 3,5"-Farb-Touchscreen. Die verschiedenen Betriebsarten werden durch unterschiedliche Farbschemata sofort erkennbar dargestellt. Dies erhöht die Benutzerfreundlichkeit und reduziert Bedienfehler.
Kontinuierlicher Betrieb (Blau)
Im Continuous Mode wird ein konstanter Volumenstrom oder eine konstante Drehzahl aufrechterhalten. Die blaue Benutzeroberfläche signalisiert den Dauerbetrieb auf einen Blick.
Zeitgesteuerte Dosierung (Violett)
Für wiederkehrende Dosierprozesse können Laufzeit, Intervallzeit und Wiederholungen frei definiert werden. Die violette Darstellung erleichtert die Unterscheidung vom kontinuierlichen Förderbetrieb.
Volumendosierung (Orange)
Im Single Volume Mode wird ein exakt definiertes Zielvolumen abgefüllt. Die orange Oberfläche kennzeichnet diesen Präzisionsmodus eindeutig.
Closed-Loop-Regelung für maximale Genauigkeit
Ein wesentliches Merkmal der GF-Serie ist die Möglichkeit, einen optionalen Durchflussmesser anzuschließen. Dadurch kann die Pumpe den tatsächlichen Volumenstrom überwachen und automatisch nachregeln. Schwankungen durch Schlauchalterung, Gegendruck oder Änderungen des Flüssigkeitssystems werden automatisch kompensiert.
Umfangreiche Steuerungs- und Kommunikationsfunktionen
Die Pumpen unterstützen zahlreiche Integrationsmöglichkeiten:
- RS485-Schnittstelle
- Modbus RTU
- Longer OEM-Protokoll
- 0–5 V, 0–10 V, 4–20 mA
- 0–10 kHz Frequenzvorgabe
- Start/Stopp- und Richtungssteuerung
- Mehrere aktive Steuerungsquellen gleichzeitig möglich
Produkttabelle – GF Serie
Modell
|
GF200-1B
|
GF400-1B
|
GF650-1B
|
Drehzahlbereich
|
0,01–200 U/min
|
0,01–400 U/min
|
0,01–650 U/min
|
Drehzahlauflösung
|
0,01 U/min (<100 U/min) 0,1 U/min (≥100 U/min) |
0,01 U/min (<100 U/min) 0,1 U/min (≥100 U/min) |
0,01 U/min (<100 U/min) 0,1 U/min (≥100 U/min) |
Drehzahlgenauigkeit
|
±0,1 %
|
±0,1 %
|
±0,1 %
|
Dosiervolumen
|
0,001–9999 µL · mL · L
|
0,001–9999 µL · mL · L
|
0,001–9999 µL · mL · L
|
Zeitgesteuerter Dosierzähler
|
0–999.999 (0 = unbegrenzt)
|
0–999.999 (0 = unbegrenzt)
|
0–999.999 (0 = unbegrenzt)
|
Intervallzeit
|
0,1 s–9.999 h
|
0,1 s–9.999 h
|
0,1 s–9.999 h
|
Laufzeit
|
0,1 s–9.999 h
|
0,1 s–9.999 h
|
0,1 s–9.999 h
|
Kalibrierfunktionen
|
Durchflusskalibrierung · Volumenkalibrierung · Auto-Kalibrierung mit Flowmeter (optional)
|
Durchflusskalibrierung · Volumenkalibrierung · Auto-Kalibrierung mit Flowmeter (optional)
|
Durchflusskalibrierung · Volumenkalibrierung · Auto-Kalibrierung mit Flowmeter (optional)
|
Anzeige
|
3,5" Farb-LCD zur Anzeige von Volumenstrom, Drehzahl, Laufzeit und Betriebsstatus
|
3,5" Farb-LCD zur Anzeige von Volumenstrom, Drehzahl, Laufzeit und Betriebsstatus
|
3,5" Farb-LCD zur Anzeige von Volumenstrom, Drehzahl, Laufzeit und Betriebsstatus
|
Förderrichtung
|
Rechts- und Linkslauf
|
Rechts- und Linkslauf
|
Rechts- und Linkslauf
|
Betriebsarten
|
Kontinuierlicher Betrieb (blau) Zeitgesteuerte Dosierung (violett) Volumendosierung (orange) |
Kontinuierlicher Betrieb (blau) Zeitgesteuerte Dosierung (violett) Volumendosierung (orange) |
Kontinuierlicher Betrieb (blau) Zeitgesteuerte Dosierung (violett) Volumendosierung (orange) |
Kontinuierlicher Betrieb
|
Konstante Drehzahl oder konstanter Volumenstrom
|
Konstante Drehzahl oder konstanter Volumenstrom
|
Konstante Drehzahl oder konstanter Volumenstrom
|
Zeitmodus
|
Zeitgesteuerte Drehzahl- oder Volumenstromförderung mit Wiederholfunktion
|
Zeitgesteuerte Drehzahl- oder Volumenstromförderung mit Wiederholfunktion
|
Zeitgesteuerte Drehzahl- oder Volumenstromförderung mit Wiederholfunktion
|
Volumenmodus
|
Automatische Förderung eines definierten Zielvolumens
|
Automatische Förderung eines definierten Zielvolumens
|
Automatische Förderung eines definierten Zielvolumens
|
Bedienung
|
Touchscreen + Tastenfeld
|
Touchscreen + Tastenfeld
|
Touchscreen + Tastenfeld
|
Steuerungsarten
|
Touchscreen · Tastenfeld · Fußschalter · Handdispenser · externe Signale · Kommunikation
|
Touchscreen · Tastenfeld · Fußschalter · Handdispenser · externe Signale · Kommunikation
|
Touchscreen · Tastenfeld · Fußschalter · Handdispenser · externe Signale · Kommunikation
|
Parallele Steuerungsquellen
|
Mehrere Steuerungsquellen gleichzeitig aktivierbar
|
Mehrere Steuerungsquellen gleichzeitig aktivierbar
|
Mehrere Steuerungsquellen gleichzeitig aktivierbar
|
Externe Start-/Stopp-Steuerung
|
5–24 V Logiksignal oder potentialfreier Relaiskontakt
|
5–24 V Logiksignal oder potentialfreier Relaiskontakt
|
5–24 V Logiksignal oder potentialfreier Relaiskontakt
|
Externe Richtungssteuerung
|
5–24 V Logiksignal oder potentialfreier Relaiskontakt
|
5–24 V Logiksignal oder potentialfreier Relaiskontakt
|
5–24 V Logiksignal oder potentialfreier Relaiskontakt
|
Externe Sollwertvorgabe
|
4–20 mA · 0–5 V · 0–10 V · 0–10 kHz
|
4–20 mA · 0–5 V · 0–10 V · 0–10 kHz
|
4–20 mA · 0–5 V · 0–10 V · 0–10 kHz
|
Kommunikationsschnittstelle
|
RS485
|
RS485
|
RS485
|
Kommunikationsprotokolle
|
Modbus RTU · Longer OEM-Protokoll
|
Modbus RTU · Longer OEM-Protokoll
|
Modbus RTU · Longer OEM-Protokoll
|
Statusausgang Drehzahl
|
10 Hz/U/min Open-Collector Frequenzsignal
|
10 Hz/U/min Open-Collector Frequenzsignal
|
10 Hz/U/min Open-Collector Frequenzsignal
|
Statusausgang Betrieb
|
24 VDC / 0,1 A Relais offen bei Stopp |
24 VDC / 0,1 A Relais offen bei Stopp |
24 VDC / 0,1 A Relais offen bei Stopp |
Statusausgang Drehrichtung
|
24 VDC / 0,1 A Relais geschlossen bei Rechtslauf |
24 VDC / 0,1 A Relais geschlossen bei Rechtslauf |
24 VDC / 0,1 A Relais geschlossen bei Rechtslauf |
Statusausgang Alarm
|
24 VDC / 0,1 A Relais geschlossen bei Alarm |
24 VDC / 0,1 A Relais geschlossen bei Alarm |
24 VDC / 0,1 A Relais geschlossen bei Alarm |
Closed-Loop-Regelung
|
Optional über externen Durchflussmesser
|
Optional über externen Durchflussmesser
|
Optional über externen Durchflussmesser
|
Benutzerverwaltung
|
3 Benutzerebenen, aktivierbar/deaktivierbar
|
3 Benutzerebenen, aktivierbar/deaktivierbar
|
3 Benutzerebenen, aktivierbar/deaktivierbar
|
Tasten- und Displaysperre
|
Aktivierbar
|
Aktivierbar
|
Aktivierbar
|
Verhalten nach dem Einschalten
|
Standardmäßig Stopp Wiederanlauf im kontinuierlichen Betrieb konfigurierbar |
Standardmäßig Stopp Wiederanlauf im kontinuierlichen Betrieb konfigurierbar |
Standardmäßig Stopp Wiederanlauf im kontinuierlichen Betrieb konfigurierbar |
Prime-Funktion
|
Schnelles Befüllen oder Entleeren mit frei definierbarer Maximaldrehzahl
|
Schnelles Befüllen oder Entleeren mit frei definierbarer Maximaldrehzahl
|
Schnelles Befüllen oder Entleeren mit frei definierbarer Maximaldrehzahl
|
Abmessungen (L×B×H)
|
225 × 145 × 165 mm
|
225 × 145 × 165 mm
|
225 × 145 × 165 mm
|
Stromversorgung
|
AC 100–240 V, 50/60 Hz
|
AC 100–240 V, 50/60 Hz
|
AC 100–240 V, 50/60 Hz
|
Leistungsaufnahme
|
25 W
|
45 W
|
65 W
|
Betriebstemperatur
|
0 bis 40 °C
|
0 bis 40 °C
|
0 bis 40 °C
|
Relative Luftfeuchtigkeit
|
< 80 %
|
< 80 %
|
< 80 %
|
Schutzart
|
IP31
|
IP31
|
IP31
|
Gewicht (nur Antrieb)
|
2,65 kg
|
2,85 kg
|
2,85 kg
|
Pumpenköpfe - GF-Serie
Pumpenkopf
|
Schlauch
|
Max. Förderleistung (mL/min) (Einkanal-Betrieb) |
YZ1515X (3-Rollen)
|
13# · 14# · 19# · 16# · 25# · 17# · 18#
|
730 @ 200 U/min 1460 @ 400 U/min 2350 @ 650 U/min |
YZ1515X (6-Rollen)
|
13# · 14# · 19# · 16# · 25# · 17# · 18#
|
320 @ 200 U/min 640 @ 400 U/min 960 @ 600 U/min |
YZ2515X
|
15# · 24#
|
530 @ 200 U/min 1060 @ 400 U/min 1730 @ 650 U/min |
YZ15-13X (YZ II 15)
|
13# · 14# · 19# · 16# · 25# · 17# · 18#
|
730 @ 200 U/min 1460 @ 400 U/min 2380 @ 650 U/min |
YZ25-13X (YZ II 25)
|
15# · 24# · 35# · 36#
|
1000 @ 200 U/min 2000 @ 400 U/min 3250 @ 650 U/min |
DMD15-13
|
13# · 14# · 19# · 16# · 25#
|
690 @ 200 U/min 1380 @ 400 U/min 2240 @ 650 U/min |
FG15-13
|
13# · 14# · 19# · 16# · 25# · 17# · 18#
|
800 @ 200 U/min 1600 @ 400 U/min 2600 @ 650 U/min |
FG25-13
|
15# · 24#
|
730 @ 200 U/min 1460 @ 400 U/min 2380 @ 650 U/min |
DG-1/2/4/6/8 (6-Rollen)
|
ID ≤ 3,17 mm · Wandstärke 0,8–1,0 mm
|
48 @ 100 U/min
|
DG-1/2/4 (10-Rollen)
|
ID ≤ 3,17 mm · Wandstärke 0,8–1,0 mm
|
32 @ 100 U/min
|
DG15-24
|
16# · 25# · 17#
|
600 @ 200 U/min 1200 @ 400 U/min 1950 @ 650 U/min |
DG15-28
|
13# · 14# · ID ≤ 3,17 mm · Wandstärke 0,8–1,0 mm
|
75 @ 100 U/min
|
