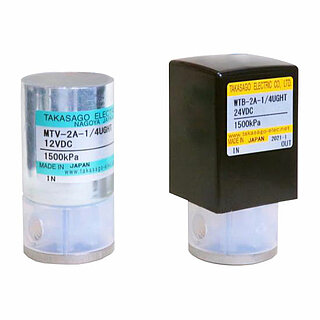

2/2-Wege mediengetrennte Hochdruck-Magnetventile für hohe Medientemperaturen - 15 bar, 175°C
Nennweite 1,6 mm für Eingangsdrücke bis 15 bar und Medientemperaturen bis 175°C
Beschreibung
Diese Magnetventile nutzen einen einzigartigen Mechanismus, um Dimensionsänderungen des Kunststoffkörpers aufgrund von Temperaturänderungen zu absorbieren.
Keine Leckage bei Medien mit hoher Temperatur.
Geeignet für Anwendungen wie CSB (COD) - Messgeräte, auch mit heißer Schwefelsäure als Medium.
Spezifikationen
Typ
|
2/2-Wege normal geschlossen
|
Nennweite
|
1,6 mm (DN)
|
Anschluss
|
M6 | 1/4-28UNF
|
Betriebsspannung
|
12 VDC | 24 VDC andere Spannungen auf Anfrage |
Druckbereich
|
Eingang: 0 - 15 bar Ausgang: 0 - 1 bar |
Dichtwerkstoff
|
PTFE
|
Gehäusewerkstoff
|
PFA
|
Weitere medienberührende Materialien
|
FFKM
|
Medientemperatur
|
5 - 175°C
|
Umgebungstemperatur
|
5 - 40°C
|
Leistungsaufnahme
|
MTV: 17,6 W (Einschaltspannung), 2,9 W (Haltespannung) WTA: 26,3 W (Einschaltspannung), 4,2 W (Haltespannung) |
Betriebsart
|
100% ED (bei Haltespannung)
|
Einbaulage
|
Beliebig
|
Abmessungen
|
MTV: ∅25,3 × 47,7 mm WTA: 25,3 × 28,2 × 54,2 mm |
Downloads
Datenblatt 173 KB
