Schieberventil

Nennweite 0,4 und 1,0mm (DN)

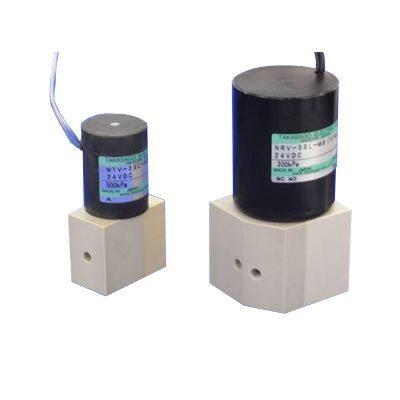

Schieberventil – magnetisch angetrieben

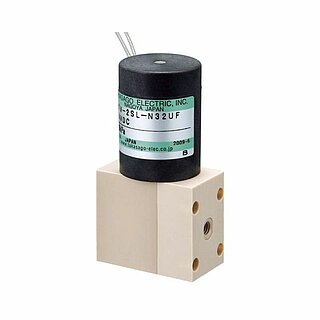

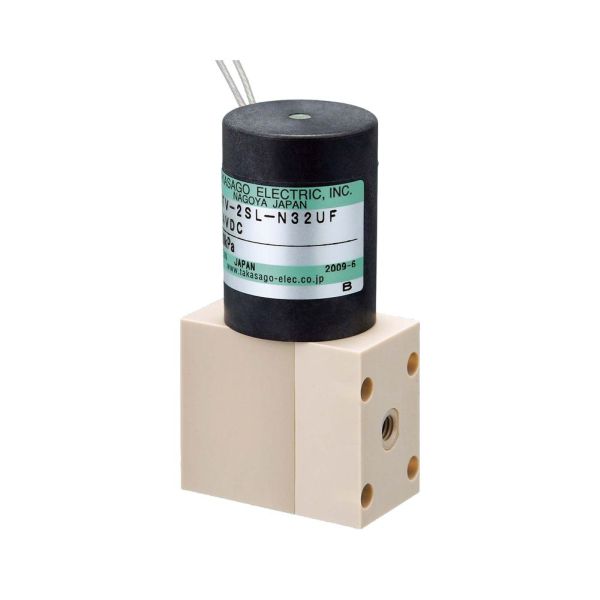

MTV Schieberventil

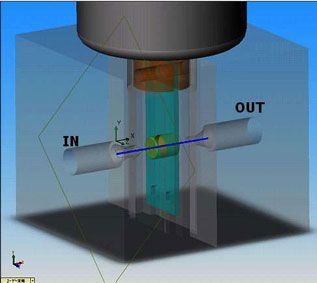

Schieberventil Funktionsweise

Beschreibung

2/2-Wege und 3/2-Wege Schieberventil, welches einen hohen Druckbereich von bis zu 5bar ermöglicht.

Durch die innovative Konstruktion ist der für viele Analyseinstrumente nachteilige Nachdrückeffekt nahezu eliminiert und eine mögliche Kreuzkontamination der Proben wird ebenfalls bedeutend reduziert.

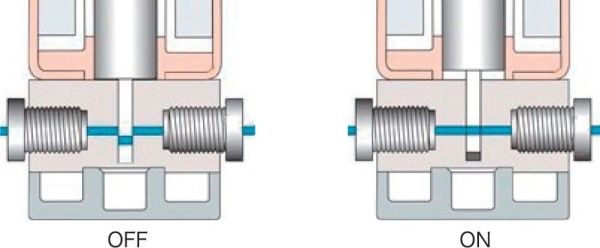

Funktionsweise Schieberventil 2/2-Wege

Funktionsweise Schieberventil 2/2-Wege

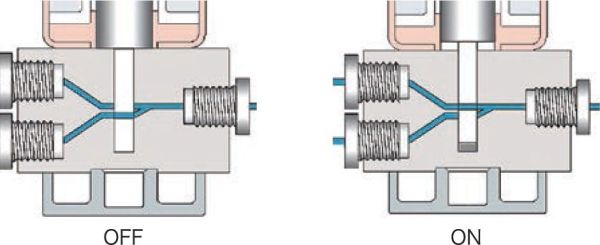

Funktionsweise 3/2-Wege

Funktionsweise Schieberventil 3/2-Wege

Vergleich des Nachdrückeffekts / Pumpenvolumen zu herkömmlichen Ventilen mit Trennmembran

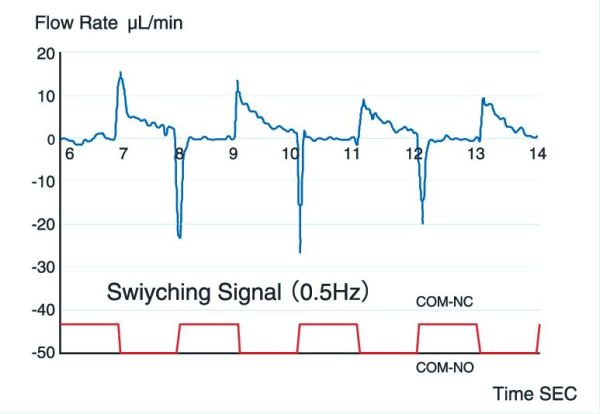

Nachdrückeffekt KV-3K Serie
Nachdrückeffekt KV-3K Serie

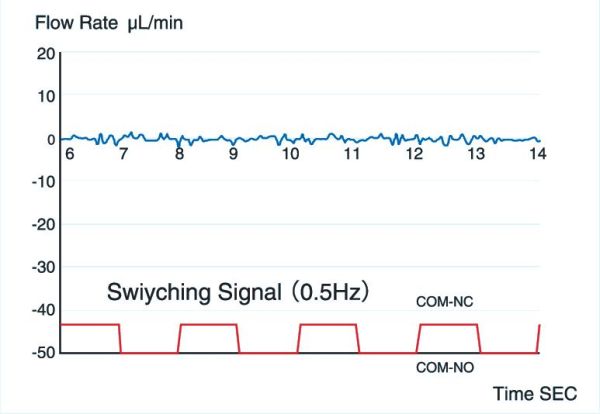

Nachdrückeffekt Schieberventil
Nachdrückeffekt Schieberventil

Spezifikationen

Typ
2/2-Wege normal geschlossen
3/2-Wege
Nennweite
0,4 mm | 1,0 mm (DN)
Anschluss
10-32UNF (0,4mm DN)
M6 | 1/4-28UNF (1,0mm DN)
Betriebsspannung
12 VDC | 24 VDC
andere Spannungen auf Anfrage
Druckbereich
Eingang: -0 - 5000 mbar (0,4mm DN)
-900 - 3000mbar (1,0mm DN)
Dichtwerkstoff
PTFE
Gehäusewerkstoff
PEEK
Weitere medienberührende Materialien
Al2O3 (0,4mm ND)
SiC (Silicon Carbide) (1,0mm DN)
Innenvolumen
1,5µl (2/2-Wege 0,4mm DN) | 3,7µl (3/2-Wege 0,4mm DN)
16,5µl (2/2-Wege 1,0mm DN) | 32,2µl (3/2-Wege 1,0mm DN)
Medientemperatur
10 - 50°C
Umgebungstemperatur
10 - 50°C
Leistungsaufnahme
18W (0,4mm DN)
16W (1,0mm DN)
Betriebsart
100% ED
Einbaulage
Beliebig
Medien
Beständig gegen neutrale und aggressive Flüssigkeiten / Gase
(siehe Beständigkeitslisten)
Abmessungen
24,0 x 34,0 - 38,5 x 62,0 mm (0,4mm DN)
38,0 x 38,0 - 41,5 x 86,0 mm (1,0mm DN)
