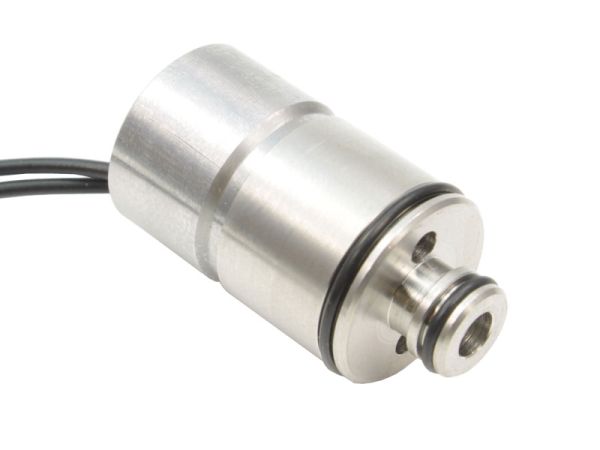

15mm Mikro-Magnetventil | Plattenanker - schnellschaltend

Kartuschenventil

Beschreibung

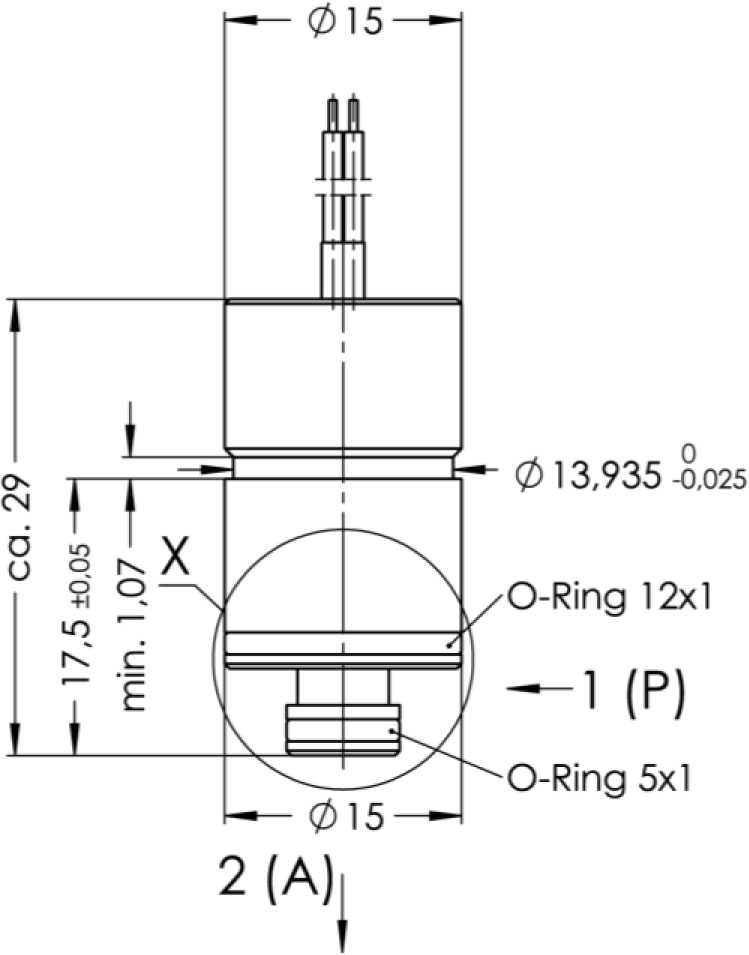

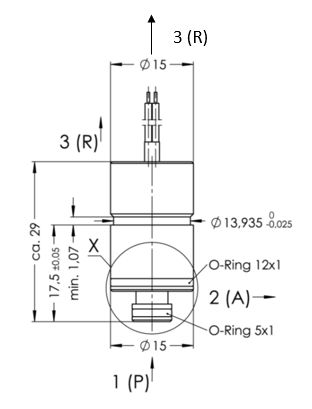

2/2-Wege normal geschlossen und 3/2-Wege mit Gehäuse aus Edelstahl mit Plattenanker

Mikroventil mit einem Außendurchmesser von 15mm mit Nennweiten bis 2,0 mm.

Gewicht nur 22 g.

schnellschaltend- Schaltzeiten im Millisekundenbereich

langlebig - je nach Anwendungsfall bis zu 4 Milliarden Schaltspiele möglich

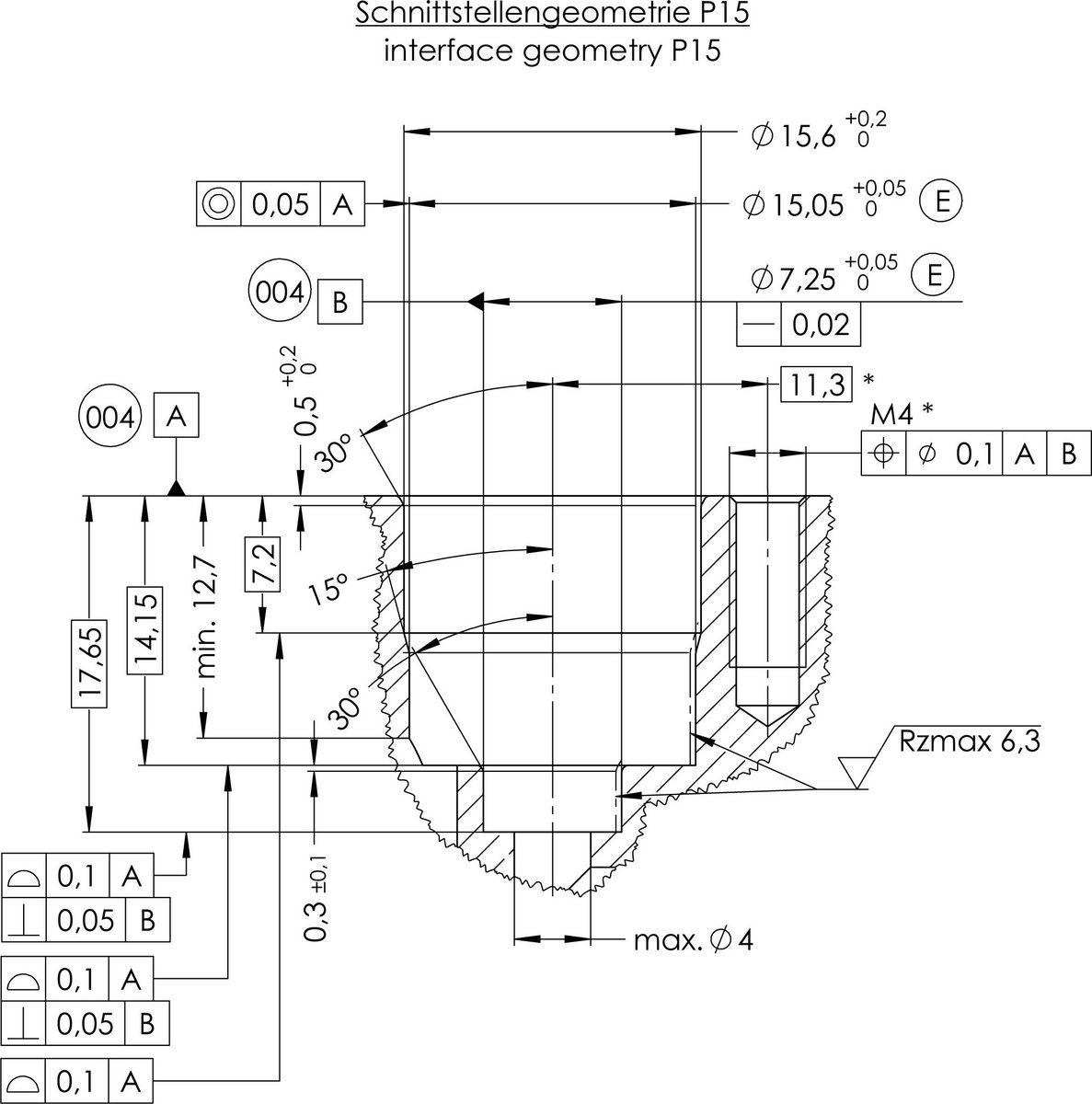

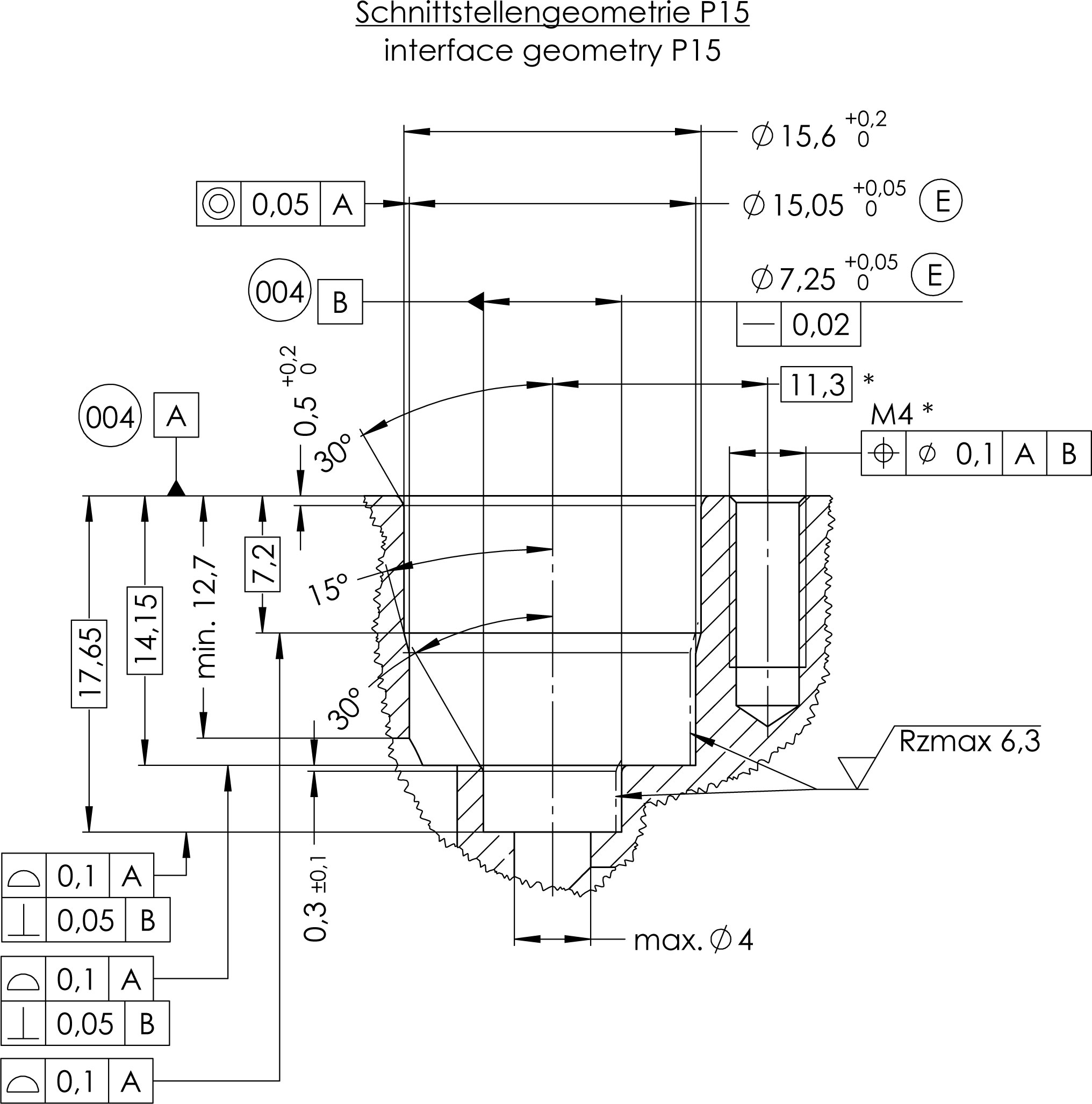

Durch kompakte Bauweise und Kartuschensystem wird eine platzsparende Integration ermöglicht.

Spezifikationen

Typ 2/2-Wege stromlos geschlossen | 3/2-Wege
Anschlüsse Cartridge
Baugröße 15mm
Spannung 6 VDC | 9 VDC | 12 VDC | 24 VDC
Nennweite 0,5 mm | 1,0 mm | 1,5 mm | 2,0 mm
Druck 0 - 10 bar (je nach Nennweite)
Dichtung NBR | FKM | EPDM | FFKM
Max. Umgebungstemp. 50 °C
Gehäusewerkstoff Edelstahl (1.4305)
Innenteile Edelstahl (1.4310/1.4105)
Leistungsaufnahme 1,0 - 1,5 W
Schalthäufigkeit max. 200 / s
Schaltzeit 1,0 ms bis 5,0 ms
Betriebsart 100% ED
Einbaulage Beliebig (bevorzugt stehend)
Gewicht 22 g
