WT3000-1JA & WT3000-1JB Förder-Magnet‑Mikrozahnradpumpe

Hochpräzise Magnet‑Mikrozahnradpumpen für kontinuierliche, pulsationsarme Förderung mit bis zu 8 oder 14 bar

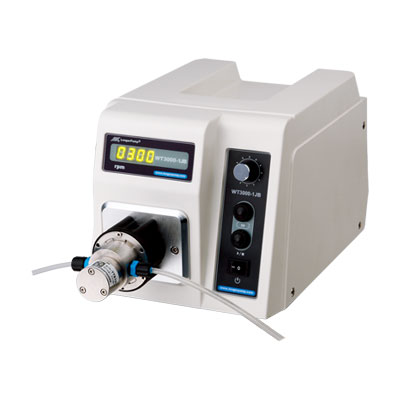

WT3000-1JB Förder-Magnet‑Mikrozahnradpumpe

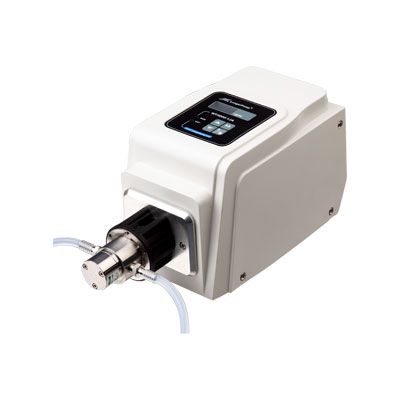

WT3000-1JA Förder-Magnet‑Mikrozahnradpumpe
WT3000-1JB Förder-Magnet‑Mikrozahnradpumpe
WT3000-1JA Förder-Magnet‑Mikrozahnradpumpe

Beschreibung

Diese Mikro‑Zahnradpumpen ermöglichen eine hochpräzise, pulsationsarme Flüssigkeitsförderung bei hohem Systemdruck im Bereich von 85,7 bis 2.571,4 mL/min. Ausgestattet mit einem bürstenlosen DC‑Motor und Pumpenköpfen aus Edelstahl 316, bieten sie wartungsfreien Betrieb, hohe Effizienz und stabile Volumenströme. Dank unterschiedlicher Pumpenkopfmaterialien aus PEEK oder PTFE können verschiedenste Medien zuverlässig gefördert werden.

  • Hochpräzise, pulsationsarme Flüssigkeitsförderung für kontinuierliche Durchfluss
  • Pulsationsarme Förderung für stabile Prozesse
  • Hohes Druckniveau für anspruchsvolle Anwendungen
  • Hohe Medienflexibilität durch Pumpenköpfe aus PEEK oder PTFE
  • Kompakter Aufbau mit robustem Pumpenkopf aus Edelstahl

Versionen:

  • WT3000-1JA bis max. 8 bar
  • WT3000-1JB bis max. 14 bar

Spezifikationen Pumpensystem

Parameter
WT3000-1JA / WT3000-1JB
Drehzahlbereich
300–3000 U/min
Drehzahlauflösung
1 U/min
Partikeldurchmesser im Medium
≤ 10 µm
Viskosität
≤ 200 cSt
Drehzahlsignaleingang
4–20 mA, 0,5–5 V, 1–10 V, 1–10 kHz (entsprechend 300–3000 U/min)
Start-/Stopp-Signaleingang
TTL-Signal
Kommunikationsschnittstelle
RS485
Abmessungen (L × B × H)
232 × 142 × 149 mm (WT3000-1FA)
290 × 207 × 180 mm )WT3000-1FB)
Stromversorgung
AC 90–260 V / 50 W (WT3000-1FA)
AC 220 V ±20 % / 150 W (WT3000-1FB)
Betriebsbedingungen
0 bis 40 °C
Relative Luftfeuchtigkeit
< 80 %
Schutzart
IP31
Gewicht
2,83 kg (WT3000-1FA)
5.1kg (WT3000-1FB)

Kompatible Pumpenköpfe und Schlauchanschlüsse

Die WT3000‑Serie ist mit verschiedenen Mikrozahnrad‑Pumpenköpfen kompatibel und ermöglicht dadurch unterschiedliche Förderbereiche und Druckstufen. Je nach Pumpenkopf lassen sich Förderleistung, Ausgangsdruck und Medientemperatur optimal an die jeweilige Anwendung anpassen.

Pumpenkopf
Zahnradmaterial
Förderbereich (ml/min)
Ausgangsdruck (bar)
Medientemperatur (°C)
Gewicht (kg)
MG204XDOTT00000
PTFE
85,7 – 857,1
≤ 8 (WT3000-1FA)
-45 bis +120
3,25 (WT3000-1FA)
MG204XD0PT00000
PEEK
85,7 – 857,1
≤ 8 (WT3000-1FA)
≤ 14 (WT3000-1FB)
-45 bis +120
3,25 (WT3000-1FA)
5,39 (WT3000-1FB)
MG209XD0TT00000
PTFE
171,4 – 1.714,3
≤ 8 (WT3000-1FA)
-45 bis +120
3,26 (WT3000-1FA)
MG209XD0PT00000
PEEK
171,4 – 1.714,3
≤ 8 (WT3000-1FA)
≤ 9 (WT3000-1FA)
-45 bis +120
3,26 (WT3000-1FA)
5,4 (WT3000-1FB)
MG213XD0TT00000
PTFE
257,1 – 2.571,4
≤ 3 (WT3000-1FA)
-45 bis +120
3,28 (WT3000-1FA)
MG213XD0PT00000
PEEK
257,1 – 2.571,4
≤ 3 (WT3000-1FA)
≤ 9 (WT3000-1FA)
-45 bis +120
3,28 (WT3000-1FA)
5,42 (WT3000-1FB)
