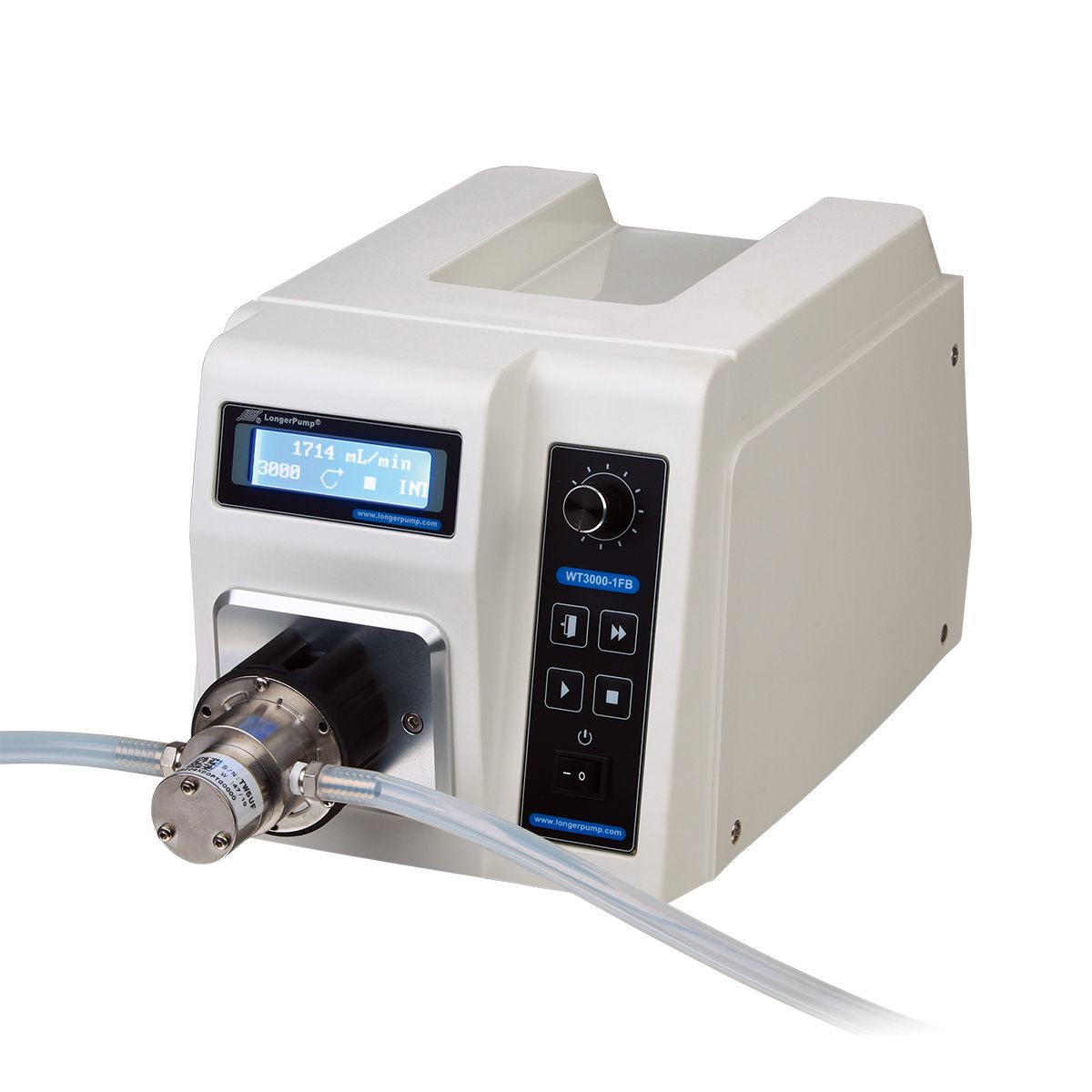

WT3000‑1FB Dosier-Magnet‑Mikrozahnradpumpe bis 14bar
Reproduzierbare Volumenströme und Dosiermengen mit bis zu 14bar
Beschreibung
Diese Magnet‑Mikrozahnradpumpe ist eine präzise Förder‑ und Dosierpumpe für kontinuierliche Durchflussanwendungen ebenso wie für exakt gesteuerte Dosierprozesse. Dank Durchfluss‑ und Dosiermodus eignet sich die Pumpe ideal für Labor, Forschung, Pharma und industrielle Anwendungen mit hohen Anforderungen an Genauigkeit und Prozessstabilität.
Sie ermöglicht reproduzierbare Volumenströme und Dosiermengen auch bei erhöhtem Systemdruck und ist für den zuverlässigen Dauerbetrieb ausgelegt.
- Hohe Dosier‑ und Fördergenauigkeit bei konstantem Volumenstrom
- Pulsationsarme Förderung für stabile Prozesse
- Hohes Druckniveau für anspruchsvolle Anwendungen
- Kompakter Aufbau mit robustem Pumpenkopf aus Edelstahl
Die Pumpe verfügt über zwei Betriebsmodi:
- Durchflussmodus zur konstanten Förderung definierter Volumenströme
- Dosiermodus zur präzisen Abgabe festgelegter Einzel‑ oder Serienvolumina
Durch die fein auflösende Drehzahlsteuerung lassen sich sowohl kleine Dosiermengen als auch kontinuierliche Förderströme sehr genau realisieren.
Spezifikationen Pumpensystem
Förderbereich
|
85,7–2.571,4 ml/min
|
Kompatible Pumpenköpfe
|
MG204, MG209, MG213
|
Zahnradmaterial
|
PEEK, PTFE
|
Gehäusematerial
|
Edelstahl 316L
|
Druckbeständigkeit
|
bis ≤ 0,8 MPa (abhängig vom Pumpenkopf) bis ≤ 1,4 MPa (abhängig vom Pumpenkopf) |
Drehzahlbereich
|
300–3.000 U/min
|
Auflösung
|
1 U/min
|
Dosiermenge
|
0,1 ml – 999 l
|
Partikeldurchmesser im Medium
|
≤ 10 µm
|
Viskosität
|
≤ 200 cSt
|
Anzeige
|
4-stelliges LED-Display zur Anzeige der Drehzahl
|
Betriebsart
|
kontinuierliche Förderung
|
Steuerung
|
Drehknopf, externe Signale, Kommunikationssteuerung
|
Externe Steuerfunktionen
|
Start/Stopp, Drehzahl
|
Zyklusanzahl
|
0 – 9.999 („0“ = unbegrenzter Dauerbetrieb) |
Pausenzeit
|
1 s – 999 h (Auflösung: 0,1 s) |
Kalibrierzeit
|
30 s – 1.800 s (Auflösung: 1 s) |
Kommunikation
|
RS485
|
Abmessungen (L × B × H)
|
290 × 207 × 180 mm
|
Stromversorgung
|
AC 220 V ±20 % / 150 W, 50/60 Hz AC 110 V ±20 % / 150 W, 50/60 Hz (optional) |
Betriebstemperatur
|
0 °C bis 40 °C
|
Relative Luftfeuchtigkeit
|
< 80 %
|
Schutzart
|
IP31
|
Gewicht
|
5,1 kg
|
Kompatible Pumpenköpfe und Schlauchanschlüsse
Die WT3000‑Serie ist mit verschiedenen Mikrozahnrad‑Pumpenköpfen kompatibel und ermöglicht dadurch unterschiedliche Förderbereiche und Druckstufen. Je nach Pumpenkopf lassen sich Förderleistung, Ausgangsdruck und Medientemperatur optimal an die jeweilige Anwendung anpassen.
Pumpenkopf
|
Zahnradmaterial
|
Förderbereich (ml/min)
|
Ausgangsdruck (bar)
|
Medientemperatur (°C)
|
Gewicht (kg)
|
|---|---|---|---|---|---|
MG204XD0PT00000
|
PEEK
|
85,7 – 857,1
|
≤ 14
|
-45 bis +120
|
5,39
|
MG209XD0PT00000
|
PEEK
|
171,4 – 1.714,3
|
≤ 9
|
-45 bis +120
|
5,4
|
MG213XD0PT00000
|
PEEK
|
257,1 – 2.571,4
|
≤ 8
|
-45 bis +120
|
5,42
|
