3-Wege 15mm Integrations-Ventil - Hoher Durchfluss
Kartuschenventil - Integrations-Produkt
Beschreibung
Entwickelt für anspruchsvolle OEM‑Anwendungen bietet diese Ventilserie höchste Flexibilität, beeindruckende Langlebigkeit und optimalen Durchfluss – ideal für moderne Pneumatiksysteme.
- Entwickelt für enge Einbauverhältnisse und flexiblen Einsatz als 2/2-Wege oder 3/2-Wege Ventil

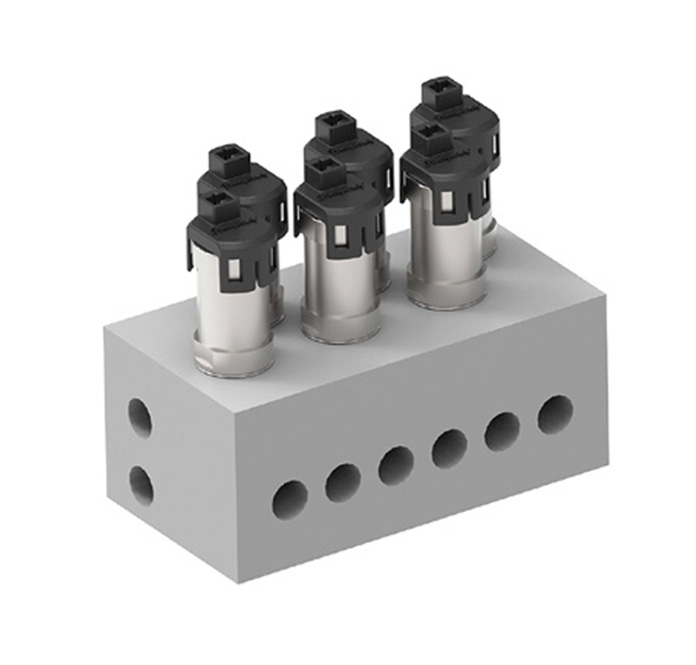

- Ideal für kompakte, kundenspezifische Ventilmanifolds
- Optimierter Strömungsweg für Niederdruck-Pneumatikmodule mit hohem Durchfluss
- Hohe Lebensdauer: Erwartet 20 Mio. Schaltzyklen
- Durchfluss: 57 LPM @ ca. 1 bar
- Gewicht: 40 g
Spezifikationen
Typ
|
2/2-Wege NC | 2/2-Wege NO | 3/2-Wege
|
Anschlüsse
|
Cartridge
|
Baugröße
|
ca. 15mm
|
Spannung
|
12 VDC
|
Durchfluss
|
57 LPM @ ca. 1 bar (15 PSI)
|
Druck
|
0 - 2 bar
|
Dichtung
|
FKM
|
Max. Umgebungstemp.
|
52 °C
|
Medienberührende Materialien
|
Edelstahl 303, Messing vernickelt, FKM
|
Leistungsaufnahme
|
4,0 W
|
Schaltzeit
|
ca. 10 ms (@ 2 bar (30 PSI))
|
Betriebsart
|
100% ED
|
Einbaulage
|
Beliebig (bevorzugt stehend)
|
Gewicht
|
40 g
|
Downloads
Datenblatt Z5C022 736 KB
