RP-KII Serie - Ring Pump Schlauchpumpe
Förderbereich: bis zu 250ml/min, 24VDC Motor
Beschreibung
Schlauchpumpe nach dem Ring-Pump-Prinzip zur Förderung von diversen Medien abhängig vom Schlauchmaterial in verschiedenen Förderbereichen.
Deutliche Verlängerung der Serviceintervalle durch schonendes Pumpensystem und langlebigen Schlauch. (siehe Ring-Pump System)
Kompaktes, ökonomisches Design mit fest verbautem Schlauch.
Spezifikationen
Motor
|
DC-Getriebemotor
|
Förderrate
|
50ml | 100ml | 150ml | 200ml | 250ml
|
Kanäle
|
1
|
Arbeitsdruck (max.)
|
500mbar
|
Schlauchmaterialien
|
Silikon | Norprene® | TM-15
|
Schlauchgrößen (I.D. x O.D.)
|
4,8 x 8,0mm | 6,5 x 9,9mm | 6,35 x 9,52mm
|
Betriebsspannung
|
24VDC
|
Abmessungen
|
79,0 x 29,6 x 100,0 mm
|
Einbaulage
|
Beliebig
|
Modellübersicht
Produkt
|
Spannung (DC V)
|
Förderrate (mL/min)
|
Schlauchmaterial
|
ID x OD (mm)
|
Motor
|
Abmessung L
|

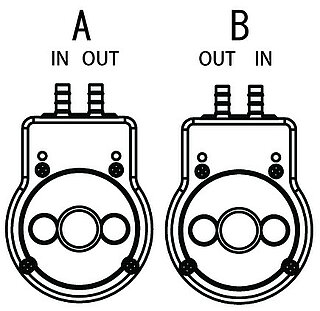

Förderrichtung
|
|---|---|---|---|---|---|---|---|
RP-KII05S-50Z-DC24V
|
24
|
50
|
Silikon
|
4,8 x 8,0
|
Motor A
|
28,1
|
B
|
RP-KII05N-50Z-DC24V
|
24
|
50
|
Tygon A-60-F
|
4,76 x 7,94
|
Motor A
|
28,1
|
B
|
RP-KII05W-50Z-DC24V
|
24
|
50
|
Transmaster TM-15
|
4,8 x 7,9
|
Motor A
|
28,1
|
B
|
RP-KII06S-100Z-DC24V
|
24
|
100
|
Silikon
|
6,5 x 9,9
|
Motor B
|
28,1
|
B
|
RP-KII06N-100Z-DC24V
|
24
|
100
|
Tygon A-60-F
|
6,35 x 9,52
|
Motor B
|
28,1
|
B
|
RP-KII06W-100Z-DC24V
|
24
|
100
|
Transmaster TM-15
|
6,35 x 9,52
|
Motor B
|
28,1
|
B
|
RP-KII06N-150Z-DC24V
|
24
|
150
|
Tygon A-60-F
|
6,35 x 9,52
|
Motor A
|
25,6
|
A
|
RP-KII06W-150Z-DC24V
|
24
|
150
|
Transmaster TM-15
|
6,35 x 9,52
|
Motor A
|
25,6
|
A
|
RP-KII06N-200Z-DC24V
|
24
|
200
|
Tygon A-60-F
|
6,35 x 9,52
|
Motor A
|
25,6
|
A
|
RP-KII06W-200Z-DC24V
|
24
|
200
|
Transmaster TM-15
|
6,35 x 9,52
|
Motor A
|
25,6
|
A
|
RP-KII06N-250Z-DC24V
|
24
|
250
|
Tygon A-60-F
|
6,35 x 9,52
|
Motor A
|
25,6
|
A
|
RP-KII06W-250Z-DC24V
|
24
|
250
|
Transmaster TM-15
|
6,35 x 9,52
|
Motor A
|
25,6
|
A
|
Zusammenhang zwischen Saug-/Förderhöhe und Förderleistung
Abmessungen
Ring Pump - Schlauchpumpensystem
Durch das Ein-Ring-Prinzip dieser Schlauchpumpen wird unter anderem eine Miniatur-Bauweise und eine sehr lange Betriebs-Lebensdauer des Schlauches ermöglicht. Erfahren Sie mehr über diese Art der Schlauchpumpen und den damit verbundenen Vorteilen auf der Seite zur technischen Übersicht.
Downloads
RP-KII Datenblatt 356 KB
