Motorventil schnelldrehend P201-O

500ms für 180° - Drehung (in Entwicklung)

Beschreibung

OEM Motorventil in schnelldrehender Bauweise mit nur 500ms für eine 180°-Drehung.

Ein Positionssensor (Encoder) mit zusätzlichen Signalgebern am Ventilkopf ermöglicht eine präzise Positionierung der einzelnen Kanäle und eine automatische Positionserkennung beim Starten des Ventils – auch „homing“ genannt.

Das Ventilgehäuse ist aus PCTFE gefertigt, welches eine hohe chemische Beständigkeit und eine gute Festigkeit bietet. Der Stößel ist aus PTFE, welches gleiche chemische Eigenschaften wie das Ventilgehäuse besitzt. Präzise Kanäle mit lediglich 0,5mm ermöglichen geringste Innenvolumen und Übertragungsvolumen von Anschluss zu Anschluss. Mehr zu den verschiedenen Ventilkopfkonfigurationen sind in der Rubrik der Ventilköpfe zu finden.

Spezifikationen

Motor Schrittmotor
Betriebsspannung 18 - 24 VDC
Leistungsangaben 2 A (peak)
Stellzeit 500 ms für 180°
Medienberührende Materialien PCTFE (Gehäuse) und PTFE (Stößel)
Medientemperatur 5 - 40°C
Umgebungstemperatur 5 - 40°C
Betriebsfeuchtigkeit 20 - 80% (nicht-kondensierend)
Druck (max.) 5 bar | 10 bar auf Anfrage
Durchmesser Kanäle 0,5mm | 0,4 - 1,0 mm auf Anfrage
Innenvolumen 2,32 - 2,84 µl (von Anschluss zu Anschluss) - abhängig von der Konfiguration
Übertragungsvolumen 0,55 - 1,07 µl (von Anschluss zu Anschluss) - abhängig von der Konfiguration
Totvolumen kein
Anschluss 1/4-28 UNF (flat-bottom)
Elektrischer Anschluss USB mini | RS-232, RS-485 auf Anfrage
Kommunikationsschnittstelle Serial | I2C
weitere auf Anfrage
Gewicht ca. 650 g
Einbaulage Beliebig
Abmessungen 42,3 x 60,0 x 95,9 mm

Anpassbar an kundenspezifische Anforderungen (Beispielsweise höherer Druckbereich, andere Kanalanordnung, andere Kanaldurchmesser, …)

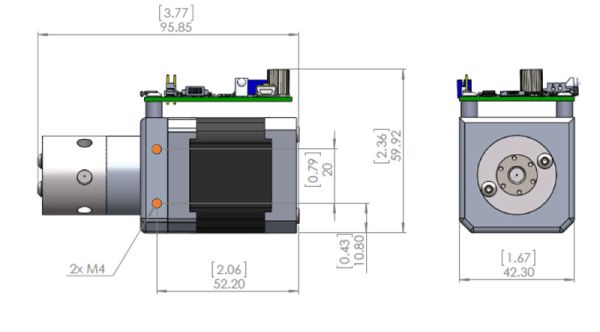

Abmessungen

mm [inch]

Motorventil schnelldrehend P201-O Abmessungen
