Miniatur Motorventil P200-O Low Power

5-10 VDC - max. 0,5 A - Gewicht 300g

Miniatur Motorventil (Low power) P200-O

Beschreibung

OEM Motorventil in kompakter Bauweise und geringer Leistungsaufnahme von nur 0,5 A (peak). Mit einem Gewicht von nur ca. 300g eignet sich dieses Drehventil speziell für die Mikrofluidik und für mobile Anwendungen.

Ein Positionssensor (Encoder) mit zusätzlichen Signalgebern am Ventilkopf ermöglicht eine präzise Positionierung der einzelnen Kanäle und eine automatische Positionserkennung beim Starten des Ventils – auch „homing“ genannt.

Das Ventilgehäuse ist aus PCTFE gefertigt, welches eine hohe chemische Beständigkeit und eine gute Festigkeit bietet. Der Stößel ist aus PTFE, welches gleiche chemische Eigenschaften wie das Ventilgehäuse besitzt. Präzise Kanäle mit lediglich 0,5mm ermöglichen geringste Innenvolumen und Übertragungsvolumen von Anschluss zu Anschluss. Mehr zu den verschiedenen Ventilkopfkonfigurationen sind in der Rubrik der Ventilköpfe zu finden.

Spezifikationen

Motor
Schrittmotor
Betriebsspannung
5 - 10VDC
Leistungsangaben
0,5 A (peak)
Stellzeit
1500 ms für 180°
Medienberührende Materialien
PCTFE (Gehäuse) | PEEK (optional) und PTFE (Stößel) | UHMW-PE
Medientemperatur
15 - 40°C
Umgebungstemperatur
15 - 40°C
Betriebsfeuchtigkeit
20 - 80% (nicht-kondensierend)
Druck (max.)
7 bar
Durchmesser Kanäle
0,5mm | 1,0 mm (andere auf Anfrage
Innenvolumen
2,5 - 13,7 µl (von Anschluss zu Anschluss) - abhängig von der Konfiguration
Übertragungsvolumen
0,55 - 6,7 µl (von Anschluss zu Anschluss) - abhängig von der Konfiguration
Totvolumen
kein
Anschluss
1/4-28 UNF (flat-bottom)
Elektrischer Anschluss
USB mini | 9-pin D-Sub
Kommunikationsschnittstelle
RS-232 | RS-485| I2C
weitere auf Anfrage
Gewicht
ca. 300 g
Einbaulage
Beliebig
Abmessungen
29,0 x 38,3 x 111,8 mm

Anpassbar an kundenspezifische Anforderungen (Beispielsweise höherer Druckbereich, andere Kanalanordnung, andere Kanaldurchmesser, …)

Softwaresteuerung Drehventile

Mehr Informationen finden Sie im Online-Handbuch: https://wiki.pumps-valves.eu/RVM_rotary_valves

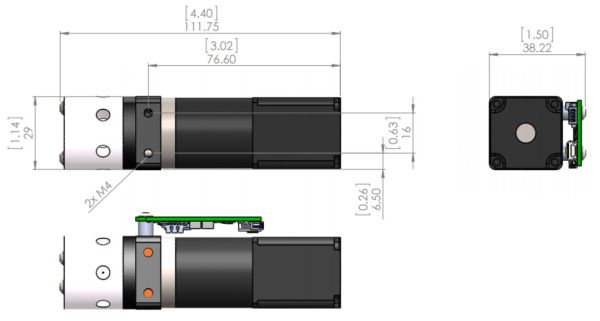

Abmessungen

mm [inch]

Miniatur Motorventil P200-O Abmessungen
